Установка "Средства автоматизации и управления лифта" САУ-Лифт-НН

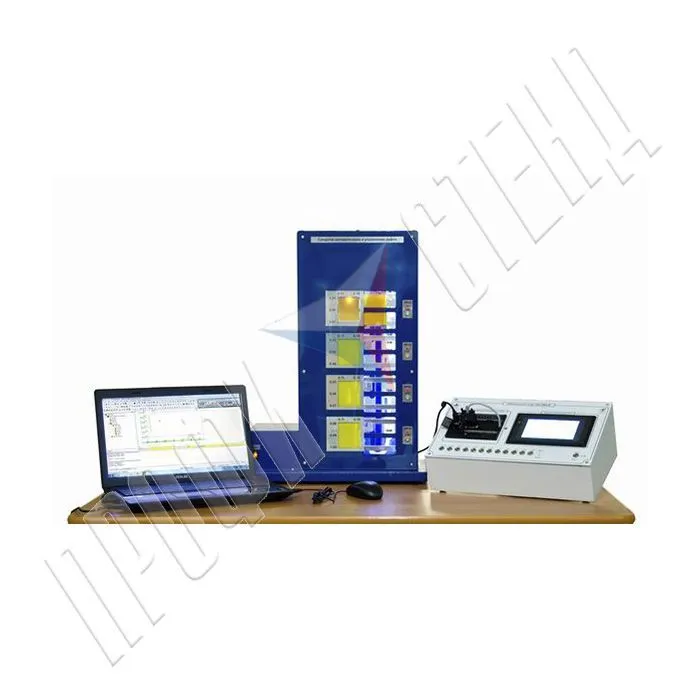

Установка "Средства автоматизации и управления лифта" САУ-Лифт-НН позволяет изучить технические характеристики и систему программирования промышленного контроллера OMRON, а также систему автоматизации физической модели трехэтажного лифта.
Состав:
1. Моноблок "Лабораторный стенд ПЛК-OMRON".2. Модель лифта в сборе, с датчиками технологической информации и платформой.
3. Ноутбук.
4. Программное обеспечение к ПЛК OMRON.
5. Комплект кабелей и соединительных проводов.
6. Техническое описание лабораторного стенда.
7. Методические указания к проведению лабораторных работ.
Перечень лабораторных работ:
1. Изучение программируемого контроллера OMRON CP1L:– технические характеристики, система команд и основы программирования;
– варианты заданий для студентов:
печь сопротивлений;
манипулятор (рука со схватом) для подачи заготовок из накопителя в пресс;
процесс безупорной остановки длинномерного металла на рольганге;
толкатель с кривошипно-шатунным механизмом с нереверсивным электродвигателем;
тележка;
линия сортировки изделий;
перекладыватель для перемещения листов со стола на рольганг;
генератор импульсов;
автоматизация перемещения пуансона штампованного пресса;
толкатель с кривошипно-шатунным механизмом с реверсивным электродвигателем;
управление крышкой котла;
управление воротами гаража.
– разработка программы управления по выданному заданию;
– программирование контроллера и проверка правильности выполнения программы.
2. Изучение сенсорного монитора OMRON NT-21:
– технические характеристики и основы программирования;
– разработка программы управления для контроллера и сенсорного монитора по выданному заданию;
– программирование контроллера и сенсорного монитора и проверка правильности выполнения программы.
3. Автоматизация управления технологическими объектами:
– 12 вариантов виртуальных технологических объектов управления:
Металлургическая промышленность и машиностроение:
участок транспортировки заготовок в методическую печь (методическая печь);
механизмы управления крышкой нагревательных колодцев обжимного прокатного стана (нагревательный колодец);
участок сортировки и пакетирования годных и бракованных листов металла (сортировка листов);
участок транспортировки труб большого диаметра;
линия химической обработки деталей (химическая линия);
робототизированный участок транспортировки изделий (манипулятор).
Угледобывающая промышленность:
автоматизированный комплекс погрузки угля в вагоны;
автоматизированный комплекс скипового подъема угля;
газовая защита шахты;
вентиляция и температурный режим шахты;
электроснабжение шахты.
Вентиляция, отопление, кондиционирование:
автономная система отопления;
система вентиляции и кондиционирования.
– разработка программы управления для контроллера и сенсорного монитора по выданному заданию;
– программирование контроллера и сенсорного монитора и проверка правильности выполнения программы.
4. Автоматизация управления привода подъема лифта.
5. Полная автоматизация управления лифта.
