Стенд "Токарный учебный станок с ЧПУ" DISYS "RDS-T"
Предназначен для практического освоения учащимися всех этапов подготовки производства, технологических режимов токарной обработки и изготовления деталей из типовых конструкционных материалов точением на станке с ЧПУ, а так же изучении основ работы наладчиков станков с ЧПУ.
| Рекомендуемая комплектация: | Кол-во |
| Токарный учебный станок с ЧПУ DiSyS «RDS-T» (арт. RDST) | 1 |
| Комплект оснастки и инструмента (арт. RDST01) | 1 |
| Комплект металлорежущего инструмента (арт. RDST02) | 1 |
| Набор измерительного инструмента для станка (арт. RDST03) | 1 |
| Персональный компьютер с монитором (арт. RDST04) | 1 |
| Источник бесперебойного питания (арт. RDST05) | 1 |
| Интегрированный CAD/CAM комплекс «ADEM» (локальный на 1 р/м) (арт. RDST06) | 1 |
| Постпроцессор (арт. RDST07) | 1 |
| Защитная кабина (арт. RDST08) | 1 |
| Подставка под станок (арт. RDST09) | 1 |
| Стул полумягкий, регулируемый по высоте (арт. RDST10) | 1 |
Преимущества:

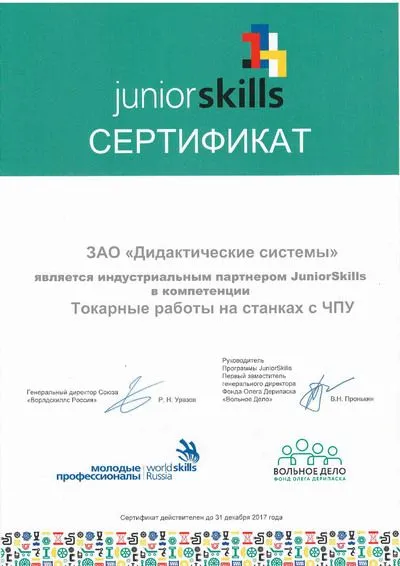

- На данном станке проходят соревнования JuniorSkills в компетенции «Токарные работы на станках с ЧПУ»;
- Наличие 8 позиционной револьверной головки у токарного станка позволяет обеспечить многократную смену инструмента в процессе изготовления сложных изделий за одну установку детали;
- Программное обеспечение реализует весь процесс проектирования и изготовления изделия — от разработки чертежа до составления управляющей программы для станка с ЧПУ в CNC-кодах и ее последующей загрузки для выполнения на станке;
- Полное методическое обеспечение (лабораторный практикум, электронные плакаты, практикум по программному обеспечению);
- Кабина станка оснащена системой безопасности благодаря, которой станок автоматически выключается при открывании кабины во время работы;

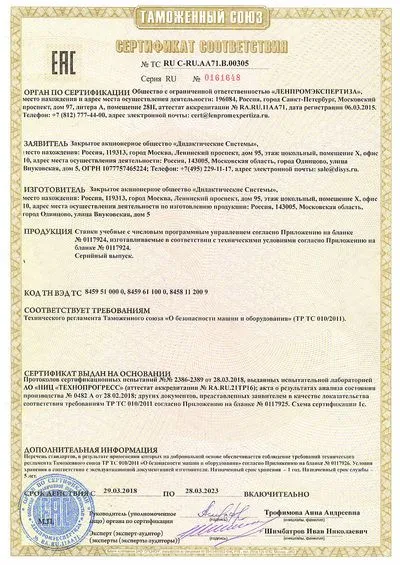

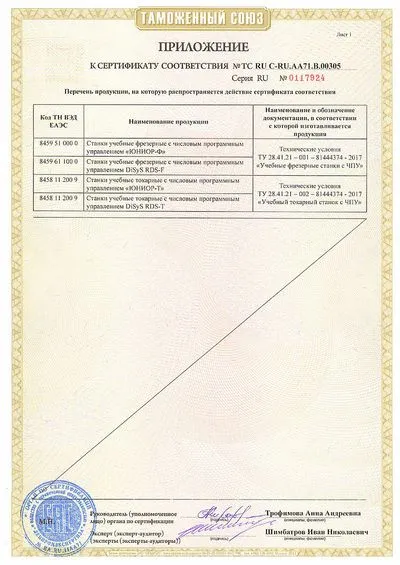

- Станок безопасен для использования в учебных заведения любого уровня и имеет Сертификат Соответствия требованиям технического регламента Таможенного союза «О безопасности машин и оборудования».
Состав:
- Токарный учебный станок с ЧПУ DiSyS RDS-T;
- Блок управления;
- Револьверная головка смены инструмента (8-ми позиционная);
- Комплект электрических кабелей;
- Программное обеспечение для управления станком;
- Сборник лабораторных работ (17 ЛР);
- Инструкция по эксплуатации;
- Паспорт.
Сборник содержит инструкции по выполнению 17 лабораторных работ:
- Конструктивные особенности малогабаритного токарного станка с ЧПУ;
- Принципы построения системы координат токарного станка с ЧПУ;
- Виртуальный пульт малогабаритного токарного станка с ЧПУ;
- Включение и основные приёмы ручного управления с пульта малогабаритным токарным станком с ЧПУ;
- Установка в револьверной головке эталонного резца (без внесения коррекции). Назначение нулевой точки детали. В режиме ручного управления с пульта;
- Основы геометрических вычислений координат при токарной обработке на станках с ЧПУ;
- Технологические основы токарной обработки на станках с ЧПУ;
- Основные сведения о составе управляющей программы;
- Введение в программирование. Вспомогательные функции;
- Введение в программирование. Подготовительные функции. Программирование паузы и линейной интерполяции;
- Загрузка управляющей программы на виртуальный пульт. Редактирование программы и запуск обработки;
- Введение в программирование. Программирование способа отсчёта перемещений, смещения нулевой точки детали, возврата на базу;
- Введение в программирование. Подготовительные функции. Круговой интерполяции;
- Определение и внесение в базу данных системы чпу корректоров на смещение инструмента относительно эталонного резца;
- Определение при помощи измерительного индикатора. Корректоров на смещение осевого инструмента;
- Постоянные технологические циклы. Программирование нарезания резьбы;
- Правила техники безопасности;
- ПРИЛОЖЕНИЕ: Ответы к лабораторно-практическим работам.
Дополнительное оборудование:
- Комплект оснастки и инструмента;
- Комплект металлорежущего инструмента;
- Набор измерительного инструмента для станка;
- Персональный компьютер с монитором;
- Источник бесперебойного питания;
- Интегрированный CAD/CAM комплекс «ADEM» (локальный на 1 р/м);
- Постпроцессор;
- Защитная кабина;
- Подставка под станок;
- Стул полумягкий, регулируемый по высоте.
| Габариты станка (длина, высота, ширина), мм | 820×430×370 |
| Масса станка, кг | 50 |
| Электрическое питание станка: | |
| — Напряжение питания, В | 220 |
| — Частота, Гц | 50 |
| — Мощность, потребляемая блоком управления, Вт | 850 |
| Максимальная длина заготовки, мм | 300 |
| Максимальный диаметр заготовки, мм | 80 |
| Диаметр токарного патрона, мм | 100 |
| Диаметр сквозного отверстия шпинделя, мм | 20 |
| Поперечный ход суппорта, мм | 80 |
| Наибольшая подача, мм/с | 10 |
| Дискретность перемещения по двум осям координат, мм | 0,01 |
| Тип направляющих по оси X | «ласточкин хвост» |
| Тип направляющих по оси Z | сочетание плоского и треугольного профиля |
| Тип пары винт-гайка | скольжения |
| Полный диапазон скорости вращения шпинделя, об/мин | 150 … 2500 |
| Мощность двигателя шпинделя, Вт | 600 |
| Способ регулирования скорости вращения шпинделя | электронный |
| Количество позиций револьверной головки: | |
| — поперечного инструмента | 4 (под резцы 10×10 мм) |
| — осевого инструмента | 4 (диаметр оправки 16 мм) |
| Максимальный диаметр нарезаемой резьбы, мм | 25 |
| Максимальный шаг нарезаемой резьбы, мм | 1,2 |
