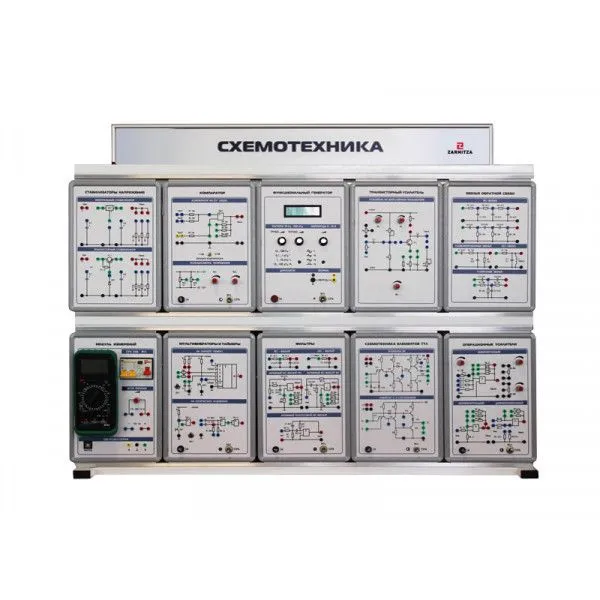

Стенд "Схемотехника" УП5374

Стенд "Схемотехника" УП5374

Проведение лабораторно-практических занятий по одноименной дисциплине и может применяться для обучения в общеобразовательных учреждениях профессионального образования.


Артикул УП5374
Габариты: не более 1110 х 300 х 820 мм
Масса: не более 50 кг
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 100 Вт

Комплект поставки:

  1. Лабораторный стенд "Схемотехника".
  2. Мультиметр MY-64.
  3. Двухуровневая рама.
  4. Вывеска с названием стенда.
  5. Комплект соединительных проводов и кабелей.
  6. Сетевой фильтр.
  7. Паспорт изделия.
  8. Техническое описание.
  9. Методические указания для проведения лабораторных работ.


Базовая комплектация:

Модуль "Звенья обратной связи"

1

Модуль "Операционные усилители"

1

Модуль "Блок измерений и питания"

1

Модуль "Функциональный генератор"

1

Модуль "Схемотехника элементов ТТЛ"

1

Модуль "Фильтры"

1

Модуль "Компаратор"

1

Модуль "Стабилизаторы напряжения"

1

Модуль "Транзисторный усилитель"

1

Модуль "Мультивибраторы и таймеры"

1

Двухуровневая рама

1

Мультиметр MY-64

1

Комплект соединительных проводов и кабелей

1


Состав (основного изделия):

Комплект лабораторных модулей:
  • Звенья обратной связи.
  • Операционные усилители.
  • Блок измерений и питания.
  • Функциональный генератор.
  • Схемотехника элементов ТТЛ.
  • Фильтры.
  • Компаратор.
  • Стабилизаторы напряжения.
  • Транзисторный усилитель.
  • Мультивибраторы и таймеры.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Изучение принципов построения и схемотехники элементов ТТЛ.
  2. Изучение основных и базовых логических элементов.
  3. Исследование параметров и характеристик усилителя без обратной связи.
  4. Исследование параметров и характеристик усилителя с обратной связью.
  5. Исследованием характеристик стабилизаторов.
  6. Исследование характеристик фильтров низкой частоты.
  7. Исследование характеристик фильтров высокой частоты.
  8. Исследование характеристик полосового фильтра.
  9. Каскадное соединение ФВЧ и ФНЧ и формирование характеристик полосового фильтра.
  10. Исследование характеристик инвертирующего сумматора.
  11. Исследование характеристик неинвертирующего усилителя.
  12. Исследование дифференциального усилителя.
  13. Исследование передаточных характеристик компараторов.
  14. Исследование работы компараторов на переменном сигнале.
  15. Исследование амплитудно-частотных и фазочастотных характеристик звеньев обратной связи.
  16. Исследование характеристик автогенераторов.
  17. Изучение одновибратора, таймера в режиме ждущего одновибратора.
  18. Изучение одновибратора, таймера в режиме мультивибратора.

*
*
Цена: по запросу
*
