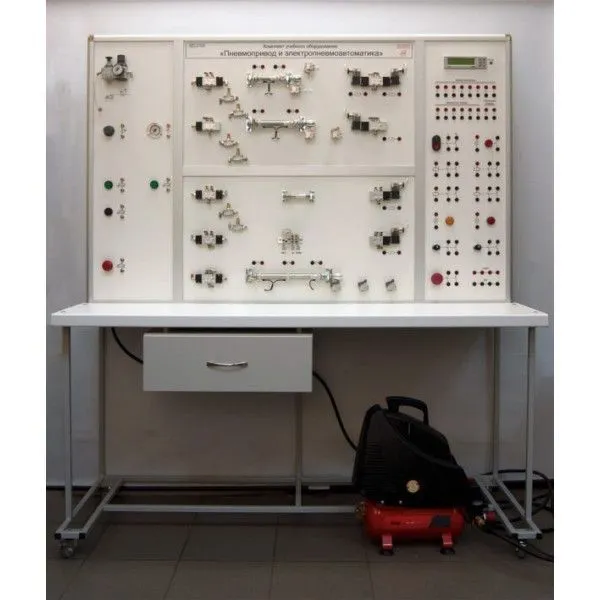

Стенд "Пневмопривод и электропневмоавтоматика" ЭЛБ-141.001.03
Учебный комплекс рассчитан на обучение основам пневматической и электрической схемотехники, релейной логики и программированию контроллеров. Элементы пневмоавтоматики жестко закреплены на центральной панели комплекса с целью сокращения времени на монтаж, сохранности элементов и защиты от вандализма. Демонтаж элементов осуществляется только при разборке стенда.
Состав учебного оборудования:
Комплект поставки включает в себя:
Стол – 1шт
Материалы – стальной профиль
Моноблок «Пневмопривод и электропневмоавтоматика».
В составе моноблока:
1. Панель пневматическая
2. Панель электропневмоавтоматики
3. Панель электрическая
Блоки питания – 1шт.
Панель пневматическая – 1шт.
Тип пневматических соединений каждого элемента: самозаклинивающееся соединение с металлической цангой, с захватом пластикового шланга диаметром 4мм.
На панели размещены и жестко закреплены следующие элементы:
1. Блок подготовки воздуха – 1шт.
1.1. Клапан безопасности 1шт.
1.2. Нижний предел давления на входе: 200кПа
Верхний предел давления на входе: 1000кПа
Расход в линию сброса в пределах: 950 л/мин (диапазон изменяется в ходе испытаний).
1.3. Регулятор давления 1шт. со следующими характеристиками:
Верхний предел входного давления: 1200кПа
Нижний предел регулируемого давления: 50кПа
Верхний предел регулируемого давления: 1000кПа
1.4. Манометр с верхним диапазоном измерения 1000кПа – 1шт.
2. Распределитель 3/2 моностабильный 3шт. со следующими характеристиками:
Нормально закрытый, управляемый нажатием кнопки, с пружинным возвратом
Нижний предел рабочего давления: 200кПа
Верхний предел рабочего давления: 800кПа
Усилие переключения при 600кПа: 7Н
3. Регулятор давления 1шт. со следующими характеристиками:
Верхний предел входного давления: 1200кПа
Нижний предел регулируемого давления: 50кПа
Верхний предел регулируемого давления: 1000кПа
4. Манометр с верхним диапазоном измерения 1000кПа – 1шт.
5. Распределитель 3/2 бистабильный 1шт. со следующими характеристиками:
Ручное управление, кнопка «Авария» с фиксацией
Нижний предел рабочего давления: 200кПа
Верхний предел рабочего давления: 800кПа
Усилие переключения при 600кПа: 7Н
Панель электрическая 1шт.
Панель электрическая. Тип электрических соединений с каждым элементом на панели осуществляется через безопасные контакты, диаметр штекера 4мм.
На панели размещены и жестко закреплены следующие элементы:
1. Программируемый логический контроллер 1шт., со следующими характеристиками
Дискретных входов: 8 шт.
Дискретных выходов: 6
Аналоговых выходов: 2
Присутствует световая индикация
2. Контрольная лампа желтая 1шт.
3. Контрольная лампа красная 1 шт.
4. Электрическая кнопка 1шт. со следующими характеристиками:
Контакты нормально разомкнуты
Кнопка без фиксации с пружинным возвратом
Световая индикация срабатывания
5. Переключатель белый селекторного типа 1 шт. со следующими характеристиками:
Имеет два устойчивых положения. Параллельно выведены 2 контакта нормально замкнутые и нормально разомкнутые
6. Переключатель красный селекторного типа 1 шт. со следующими характеристиками:
Имеет два устойчивых положения. Выведены 2 нормально разомкнутых контакта
7. Кнопка аварийного останова 1 шт. со следующими характеристиками:
Имеет два устойчивых положения. Параллельно выведены 2 контакта нормально замкнутые и нормально разомкнутые
8. Кнопка двойного действия 1 шт. со следующими характеристиками:
Параллельно выведены 2 контакта нормально замкнутые и нормально разомкнутые
9. Блок электромеханических реле 4 шт., каждый с нормально замкнутым и нормально разомкнутым контактом.
10. Блок контактов источника питания 1 шт.
Панель электропневмоавтоматики 1 шт.
Тип пневматических соединений каждого элемента осуществляется через самозаклинивающееся соединение с металлической цангой, с захватом пластикового шланга диаметром 4 мм.
Тип электрических соединений с каждым элементом на панели осуществляется через безопасные контакты, диаметр штекера 4 мм.
На панели размешены и жестко закреплены следующие элементы:
1. Цилиндр одностороннего действия с датчиками положения 1 шт., со следующими элементами:
1.1 Пневмоцилиндр одностороннего действия, со следующими характеристиками:
Верхний предел рабочего давления: 1000 кПа длина хода: 50 мм
Усилие, развиваемое при рабочем давлении 600 кПа: 156 Н
1.2. Распределитель - 2 шт., со следующими характеристиками:
Тип: нормально закрытый, управляемый положением ролика
Нижний предел рабочего давления: 0 кПа верхний предел рабочего давления: 1000 кПа
Распределители установлены так, что при полностью втянутом штоке цилиндра срабатывает один распределитель, при полностью выдвинутом другой.
1.3 Геркон 2 шт, со следующими характеристиками:
Закреплены на корпусе цилиндра таким образом, что при полностью втянутом штоке цилиндра срабатывает один геркон, при полностью выдвинутом другой, напряжение питания: 24 В выходной ток: 250 мА; (неизменяемый параметр)
2 Блок логических элементов 1 шт., в составе:
2.1 Логический элемент «НЕТ» в количестве 1 шт, со следующими характеристиками:
Нижний предел рабочего давления: 200 кПа верхний предел рабочего давления: 1000кПа номинальный расход: 100 л/мин
2.2 Логический элемент «И» в количестве 1 шт., со следующими характеристиками:
Нижний предел рабочего давления: 200 кПа верхний предел рабочего давления: 1000кПа номинальный расход: 100 л/мин
2.3 Логический элемент «ИЛИ» в количестве 1 шт., со следующими характеристиками:
Нижний предел рабочего давления: 200 кПа верхний предел рабочего давления: 1000 кПа номинальный расход: 100 л/мин
3 Распределитель 5/2 в количестве 1 шт., со следующими характеристиками:
Клапан с двусторонним электрическим управлением, с двумя устойчивыми положениями
Нижний предел рабочего давления: 40 кПа верхний предел рабочего давления: 1000 кПа Номинальный расход: 650 л/мин
Напряжение питания 24 V (неизменяемый параметр)
4 Распределитель 5/2 в количестве 1 шт., со следующими характеристиками:
Клапан с односторонним электрическим управлением, с одним устойчивым положением нижний предел рабочего давления: 140 кПа верхний предел рабочего давления: 1000 кПа Номинальный расход: 650 л/мин
Напряжение питания 24 V (неизменяемый параметр)
5 Цилиндр двустороннего действия с датчиками положения 1 шт., со следующими элементами:
5.1 Пневмоцилиндр двустороннего действия, со следующими характеристиками:
Верхний предел рабочего давления: 1000 кПа длина хода: 200 мм
Усилие, развиваемое при рабочем давлении 600 кПа: 166 Н
5.2 Распределитель - 3 шт, со следующими характеристиками:
Тип: нормально закрытый, управляемый положением ролика
Нижний предел рабочего давления: 0 кПа Верхний предел рабочего давления: 1000кПа. Распределители установлены так, что при полностью втянутом штоке цилиндра срабатывает один распределитель, при полностью выдвинутом другой. Третий распределитель установлен в промежуточном положении.
5.3 Геркон 3 шт, со следующими характеристиками:
Закреплены на корпусе цилиндра таким образом, что при полностью втянутом штоке цилиндра срабатывает один геркон, при полностью выдвинутом другой. Третий настроен на промежуточное положение, соответствующее срабатыванию среднего распределителя.
Напряжение питания: 24 В (неизменяемый параметр)
выходной ток: 250 мА; (неизменяемый параметр)
6 Распределитель в количестве 3 шт., со следующими характеристиками:
Клапан с двусторонним пневматическим управлением, с двумя устойчивыми положениями
Нижний предел рабочего давления: 0 кПа Верхний предел рабочего давления 1000кПа. Нижний предел давления управления: 40 кПа. Номинальный расход: 650л/мин
7 Дроссель с обратным клапаном в количестве 6 шт., со следующими характеристиками:
Нижний предел рабочего давления: 100 кПа Верхний предел рабочего давления 1000кПа. Присутствует возможность регулирования расхода через дроссель.
Нижний предел регулируемого расхода через дроссель: 0 л/мин
Верхний предел регулируемого расхода через дроссель: 130 л/мин
8 Цилиндр двустороннего действия с датчиками положения 1 шт., со следующими элементами:
8.1 Пневмоцилиндр двустороннего действия, со следующими характеристиками:
Верхний предел рабочего давления: 1000 кПа длина хода: 100 мм
Усилие, развиваемое при рабочем давлении 600 кПа: 166 Н
8.2 Распределитель 2 шт, со следующими характеристиками:
Тип: нормально закрытый, управляемый положением ролика
Нижний предел рабочего давления: 0 кПа. Верхний предел рабочего давления: 1000кПа. Распределители установлены так, что при полностью втянутом штоке цилиндра срабатывает один распределитель, при полностью выдвинутом другой.
8.3 Геркон 2 шт, со следующими характеристиками:
Закреплены на корпусе цилиндра таким образом, что при полностью втянутом штоке цилиндра срабатывает один геркон, при полностью выдвинутом другой.
Напряжение питания: 24 В выходной ток: 250 мА; (неизменяемый параметр)
9.Распределитель в количестве 2 шт., со следующими характеристиками:
Клапан с односторонним электрическим управлением, с одним устойчивым положением Нижний предел рабочего давления: 200 кПа Верхний предел рабочего давления: 1000 кПа Номинальный расход: 50 л/мин (неизменяемый параметр)
Напряжение питания 24 V (неизменяемый параметр)
10.Распределитель в количестве 1 шт., со следующими характеристиками:
Клапан с односторонним пневматическим управлением, с одним устойчивым положением. Нижний предел рабочего давления: 0 кПа. Верхний предел рабочего давления: 1000 кПа. Нижний предел давления управления: 140 кПа. Номинальный расход: 650 л/мин. (неизменяемый параметр)
11. Распределитель в количестве 1 шт., со следующими характеристиками:
Клапан с двусторонним пневматическим управлением, с двумя устойчивыми положениями
Нижний предел рабочего давления: 0 кПа. Верхний предел рабочего давления: 1000кПа. Нижний предел давления управления: 40 кПа. Номинальный расход: 650л/мин. (неизменяемый параметр).
В каналы выхлопа установлены самозаклинивающееся соединение с металлической цангой, с захватом пластикового шланга диаметром 4 мм.
Комплект для монтажа и обслуживания 1 шт.
Комплект для монтажа и обслуживания включает в себя следующие элементы:
1. Заглушка пластиковая для самозакливающихся соединений диаметром 4мм, 20 шт.
2. Пневматический пластиковый шланг 50 м, внешний диаметр 4 мм, внутренний: 2 мм.
3. Ножницы для пневматического пластикового шланга 1шт.
4. Набор съемников для самозаклинивающегося соединение различных диаметров.
5. Клапан быстрого выхлопа с самозаклинивающимся соединением с металлической цангой, с захватом пластикового шланга диаметром 4 мм – 4 шт.
Стенд укомплектован компрессором с рабочим напряжением 220В, 50Гц. И рабочим давлением 8 бар. (неизменяемый параметр)
| Габариты: | длина 1600 мм ширина 600 мм высота 1800 мм |
| Электропитание: | 220 В, 50 Гц |
Базовые эксперименты (лабораторные работы)
1. Изучение работы пневматических распределителей. Виды управления: механическое, пневматическое, электрическое.
2. Пневматические цилиндры одностороннего действия. Схемы управления пневматическим цилиндром одностороннего действия.
3. Пневматические цилиндры двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия.
4. Схемы пневмоприводов с дискретным управлением по положению.
5. Дроссельное регулирование скорости пневмопривода.
