Стенд "Пневмоавтоматика" (ПА-ПК) УП5122

Стенд "Пневмоавтоматика" (ПА-ПК) УП5122

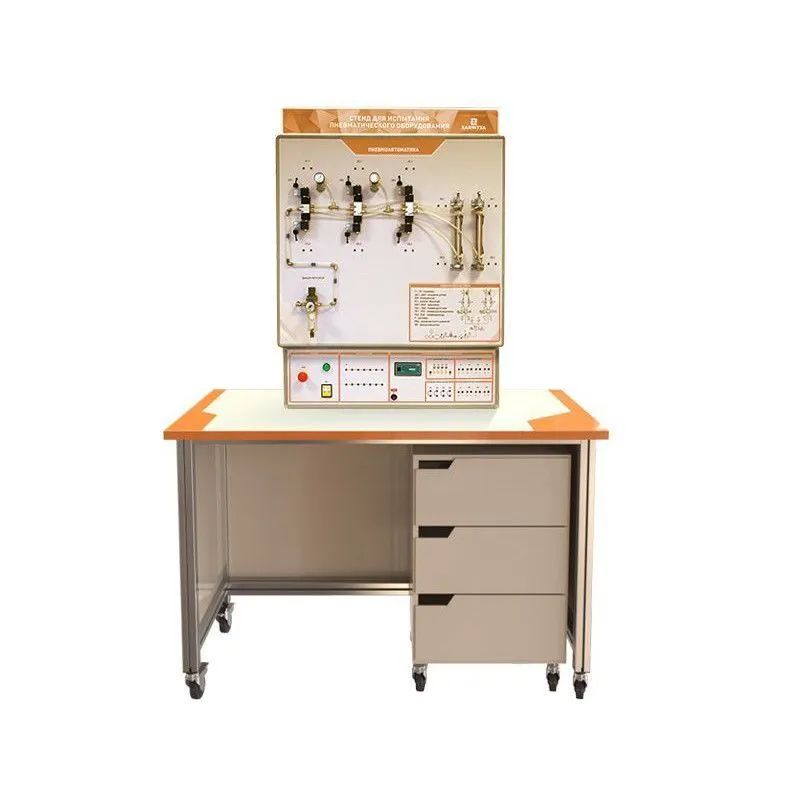

Комплект учебно-лабораторного оборудования "Пневмоавтоматика" выполнен в настольном моноблочном исполнении. На универсальном лабораторном столе с двумя выдвижными ящиками установлен модуль с управления на базе ПЛК "ОВЕН" и модуль с электропневматическими и пневматическими исполнительными устройствами. В состав учебно-лабораторного оборудования входит ноутбук.



Проведение лабораторных работ по дисциплине "Гидравлические и пневматические системы", изучение программируемого логического контроллера (ПЛК) в составе управления пневмоприводом. Комплект учебно-лабораторного оборудования также может быть использован на семинарах и курсах повышения квалификации персонала предприятий и организаций.

Состав (основного изделия):

  • Фильтр-регулятор давления с манометром.
  • Пневмоцилиндр двухстороннего действия с магнитным кольцом на поршне, с тормозным демпфером в конце и начале хода, с датчиками положения штока (2 шт.).
  • Дроссель с обратным клапаном (4 шт.).
  • Распределитель 3/2 с двухсторонним электропневматическим управлением.
  • Распределитель 5/2 с двухсторонним электропневматическим управлением.
  • Распределитель 5/3 с двухсторонним электропневматическим управлением.
  • Манометр (2 шт.).
  • Электрический блок питания 24 В, 1 А (постоянный ток).
  • Компрессор воздушный 8 атм.
  • Программируемый логический контроллер (ПЛК).

Учебно-методическое пособие по проведению лабораторных работ:

  1. Получение практических навыков по составлению программ для ПЛК. Запись программ в память ПЛК.
  2. Изучение принципов программирования ПЛК на примере простейшего алгоритма движения штока цилиндра. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штока цилиндра с применением распределителя 5/3.
  3. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штока цилиндра с применением распределителя 5/3 и концевых датчиков положения.
  4. Разработка алгоритма управления и программного обеспечения для системы управления движением штока цилиндра с применением распределителя 5/2 и концевых датчиков положения.
  5. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штока цилиндра с применением распределителя 5/2 и концевых датчиков положения.
  6. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штоков двух цилиндров с применением распределителей 5/3 и 5/2, а также концевых датчиков положения.

Артикул УП5122
Габариты: 930 х 780 х 1310 мм
Масса: не более 80 кг (без компрессора)
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 2 кВт

Базовая комплектация:

Моноблок с панелью управления и объектами управления

1

Комплект защищенных соединительных кабелей (2mm) (красный, синий, зеленый, черный, желтый)

6

Комплект кабелей питания

1

Комплект поставки:

  1. Лабораторный стенд "Пневмоавтоматика".
  2. Комплект соединительных проводов и сетевых шнуров.
  3. Ноутбук.
  4. Вывеска с названием стенда.
  5. Паспорт изделия.
  6. Руководство по эксплуатации.
  7. Методические рекомендации по проведению лабораторных работ.
  8. Воздушный малошумный компрессор
  9. Соединительный шланг.
  10. Стол лабораторный.

Пневмоавтоматика

*
*
Цена: по запросу
*
