Стенд "Основы гидравлики и гидропривода" УП6303

Стенд "Основы гидравлики и гидропривода" УП6303

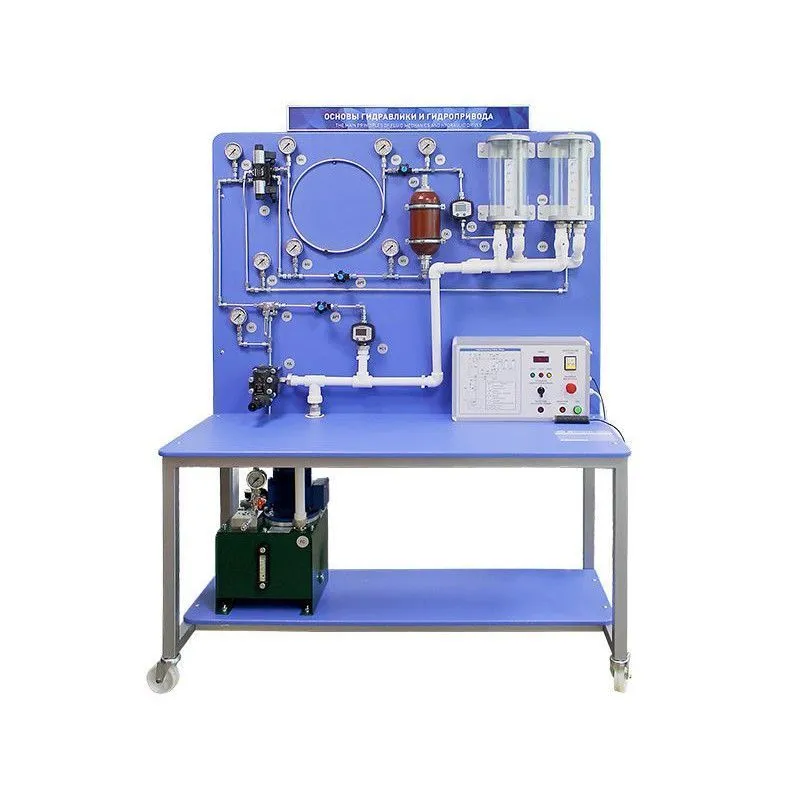

Стенд конструктивно представляет собой мобильный лабораторный стол с размещенной на нем замкнутой гидравлической системой, оснащенной контрольно-измерительными приборами, обеспечивающими измерение давления и расхода в различных точках системы.


Комплект учебно-лабораторного оборудования "Основы гидравлики и гидропривода" (далее стенд) предназначен для изучения основ силовой гидравлики, распределительных и регулировочных элементов гидроприводов.

Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков при изучении курса "Основы гидравлики и гидропривода".

Состав (основного изделия):

  • Мобильный лабораторный стол.
  • Блок питания и управления.
  • Гидравлическая насосная станция.
  • Пневмогидроаккумулятор.
  • Комплект запорно-распределительной арматуры.
  • Мерная емкость со шкалой.
  • Манометр (8 шт.).
  • Трехходовый кран.
  • Гидрораспределитель с электроуправлением.
  • Дроссель (3 шт.).
  • Регулятор давления.
  • Модуль для изучения потери напора при транспортировании потока.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Измерение давления и расхода, определение режима течения жидкости.
  2. Исследование нестационарных процессов истечения жидкости через гидродроссель (истечение через диафрагму с переменным напором).
  3. Исследование расходно-перепадной характеристики дросселя.
  4. Определение коэффициентов местных гидравлических сопротивлений.
  5. Определение коэффициента гидравлического трения (коэффициента Дарси).
  6. Исследование характеристики шестерённого насоса при работе его совместно с предохранительным клапаном.

Артикул УП6303
Габариты: 1500 х 640 х 2030 мм
Масса: не более 200 кг
Электропитание: 220 В., 50 Гц
Потребляемая мощность: не более 1,7 кВт
Объем маслобака: не более 15 л

Базовая комплектация:

Лабораторный стенд "Основы гидравлики и гидропривода"

1

Ручной пневматический насос

1

Масло гидравлическое (15 л)

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:

  1. Лабораторный стенд "Основы гидравлики и гидропривода".
  2. Ручной пневматический насос.
  3. Масло гидравлическое (15 л).
  4. Комплект соединительных проводов и кабелей.
  5. Вывеска с названием стенда.
  6. Паспорт изделия.
  7. Руководство по эксплуатации.
  8. Методические рекомендации по выполнению лабораторных работ.

*
*
Цена: по запросу
*
