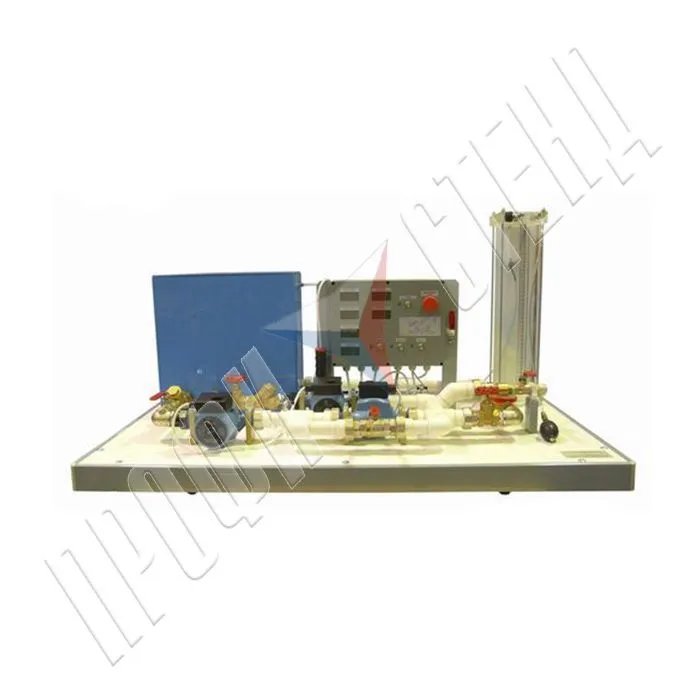

Стенд "Насосные станции систем транспортировки нефтепродуктов" НФТ-НС-010-5ЛР-01-Р
Стенд "Насосные станции систем транспортировки нефтепродуктов" НФТ-НС-010-5ЛР-01-Р предназначен для проведения лабораторных работ по изучению принципов работы и экспериментальному определению характеристик насосных станций при последовательном и параллельном соединении насосов, исследованию потерь давления на трение при течении жидкости по трубопроводу. Одновременно работы проводятся с группой из 2...3 обучаемых.
Стенд позволяет снимать напорно-расходные характеристики насоса и насосной станции на базе комбинации насосов, задавать и определять давление и расход жидкости в различных точках гидросистемы.
Давление измеряется с помощью аналоговых датчиков давления с вторичными приборами – индикаторами, в стенде используются датчики абсолютного давления.
Расход жидкости измеряется объемным способом и с помощью счетчика воды с дифференциальным преобразователем и цифровой индикацией.
| Габариты: | дина, не более, 1210 мм высота, не более, 650 мм глубина, не более, 660 мм |
| Масса: | 30 кг (без рабочей жидкости) |
| Потребляемая мощность: | не более 1 кВт. |
| Рабочее давление жидкости: | не более 120 кПа |
| Род тока: | однофазный |
| Емкость бака: | 30 л |
Состав:
- Стенд учебный «Насосные станции систем транспортировки нефтепродуктов» НФТ-НС-010-5ЛР-01-Р;
- руководство по эксплуатации;
- руководство по проведению лабораторных работ;
- паспорт.
Лабораторные работы:
- Исследование характеристик центробежного насоса;
- Исследование характеристик центробежных насосов при параллельном их соединении;
- Исследование характеристик центробежных насосов при последовательном соединении;
- Исследование характеристик центробежных насосов при смешанной последовательно–параллельной схеме соединений;
- Исследование характеристик трубопровода при переменном напоре на входе.
