Стенд "Монтаж и наладка электроустановок до 1000 В в системах электроснабжения"

Стенд "Монтаж и наладка электроустановок до 1000 В в системах электроснабжения"

Стенд "Монтаж и наладка электроустановок до 1000 В в системах электроснабжения" предназначен для демонстрации работы электроустановок до 1000В в таких системах электроснабжения как ТТ, TN и IТ.

Особенности исполнения:

  • содержит все необходимые для демонстраций элементы: автоматические выключатели, УЗО, трехфазную и однофазную розетки, устройство контроля сопротивления изоляции, систему уравнивания потенциалов, систему заземления и молниезащиты;
  • комплект позволяет имитировать различные неисправности и нарушения в электросети, устройствах коммутации и защиты; неисправности задаются при помощи тумблеров, для огра-ничения доступа имитатор имеет запирающуюся панель;
  • отработка практических навыков и организация целевого обучения методикам измерения параметров электробезопасности электроустановок и выявления отклонений и неисправностей в электрических цепях и оборудовании;
  • демонстрация технических возможностей контрольно-измерительного оборудования и тестеров параметров безопасности;
  • лицевые панели модулей изготовлены из алюминиевого сплава;
  • на лицевые панели из алюминиевого сплава нанесено методом металлографии полноцветное изображение электроустановок и мнемосхем, стойкое к истиранию и царапинам;
  • подключение комплекта производится к трехфазной розетке (3Р+РЕ+N) и  контуру защитного заземления.


Габариты: 856х260х680 мм
Масса: не более 30 кг
Электропитание: 380 В, 50 Гц
Потребляемая мощность: не более 50 Вт
Диапазон рабочих температур, ˚С: +10…+35
Влажность, %: до 80 (относительная)

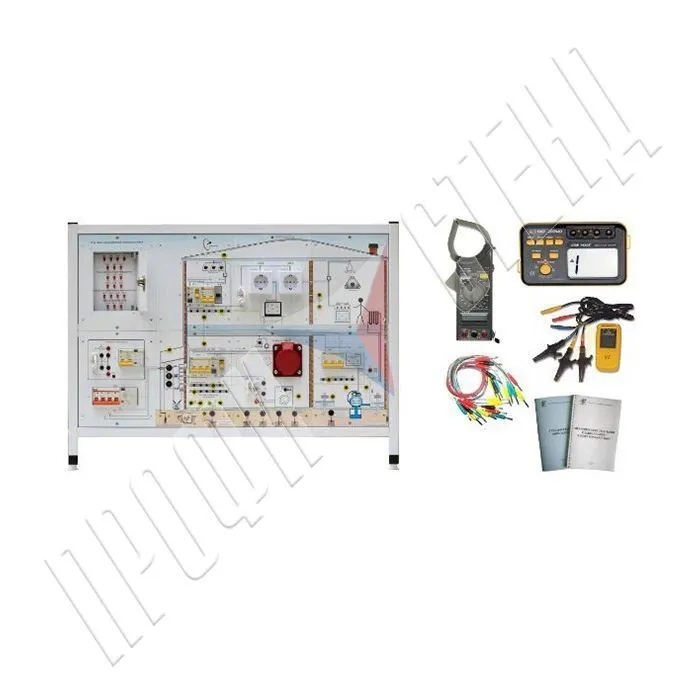

Состав

  1. Каркас с панелями
  2. Токоизмерительные клещи
  3. Измеритель сопротивления изоляции
  4. Измеритель порядка чередования фаз
  5. Комплект соединительных проводников и измерительных переходников
  6. Методические указания
  7. Техническое описание

ДОПОЛНЕНИЯ:

Стол лабораторный СПБ1000

Перечень демонстраций проводимых на комплекте

      Тема 1. Приемо-сдаточные испытания электроустановок

  1. Проверка непрерывности проводника.
  2. Измерение сопротивления изоляции электроустановки.
  3. Измерение сопротивления пола и стен.
  4. Измерение полного сопротивления петли «фаза-нуль».
  5. Измерение сопротивления заземления методом амперметра-вольтметра (двухпроводная схема).
  6. Измерение сопротивления заземления методом амперметра-вольтметра (трехпроводная схема).
  7. Измерение удельного электрического сопротивления грунта.
  8. Демонстрация срабатывания автоматического выключателя (АВ).
  9. Демонстрация защитного действия дифференциального выключателя (УЗО).
  10. Демонстрация работы устройства контроля сопротивления изоляции.
  11. Проверка полярности.
  12. Измерение тока утечки.
  13. Проверка чередования фаз.
  14. Измерение сетевого напряжения и напряжения прикосновения.

  15. Тема 2. Методы поиска неисправностей электроустановки

  16. Поиск нарушения непрерывности проводников.
  17. Поиск нарушения изоляции проводников.
  18. Поиск неисправности системы заземления.
  19. Поиск нарушения проводимости петли «фаза-нуль».

Монтаж и наладка электроустановок до 1000В в системах электроснабжения

*
*
Цена: по запросу
*
