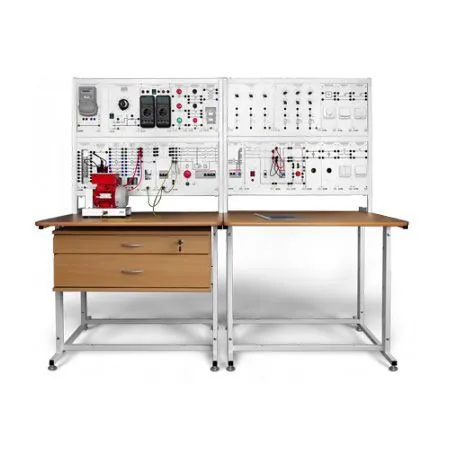

Стенд "Монтаж и наладка электрооборудования предприятий и гражданских сооружений" МНЭПГС2-С-Р
Стендовое исполнение |
Ручное управление |
Для НПО, СПО, ВПО, ДПО |
14 базовыхэкспериментов |
2 рабочихместа |
Типовой комплект поставки учебного лабораторного стенда включает в себя следующие сменные функциональные блоки и компоненты:
- Асинхронный двигатель (106) – 1 шт.
- Трехфазный источник питания – 1 шт.
- Однофазный источник питания – 1 шт.
- Активная нагрузка – 1 шт.
- Емкостная нагрузка – 1 шт.
- Регулируемый автотрансформатор – 1 шт.
- Устройство защитного отключения – 1 шт.
- Кнопочный пост управления – 1 шт.
- Блок световой сигнализации – 1 шт.
- Электротепловое реле – 1 шт.
- Автоматический однополюсный выключатель – 1 шт.
- Автоматический трехполюсный выключатель – 1 шт.
- Контактор – 2 шт.
- Модель питающей электрической сети – 1 шт.
- Модель электроприемника с рабочей изоляцией – 1 шт.
- Одноклавишный выключатель – 1 шт.
- Двухклавишный выключатель – 1 шт.
- Переключатель – 2 шт.
- Лампа накаливания – 2 шт.
- Светорегулятор – 1 шт.
- Трансформатор напряжения – 1 шт.
- Блок мультиметров (3 мультиметра) – 1 шт.
- Счетчик электрической энергии – 1 шт.
- Однофазный ваттметр – 1 шт.
- Лабораторный стол с двухуровневой рамой – 1 шт.
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.
- Набор аксессуаров для комплекта МНЭПГС2-Н-Р – 1 шт.
- Табличка информационная с подсветкой "Монтаж и наладка электрооборудования предприятий и гражданских сооружений" МНЭПГС2-С-Р – 1 шт.
1. Испытания электрооборудования.
1.1. Определение коэффициента возврата электромагнитного контактора.
1.2. Определение погрешности трансформатора напряжения.
1.3. Поверка счетчика активной энергии однофазного электрического тока.
2. Электромонтаж и наладка схем релейно-контакторного управления трехфазными асинхронными двигателями с короткозамкнутым ротором.
2.1. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска.
2.2. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и реверса.
2.3. Настройка и испытание схемы тепловой защиты трехфазного асинхронного двигателя, основанной на использовании электротеплового реле.
2.4. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого конденсаторного пуска при питании от однофазной сети.
2.5. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и повышением коэффициента мощности включением конденсаторов.
3. Электромонтаж и наладка цепей электрического освещения.
3.1. Цепи включения электроосветительных приборов.
3.2. Цепи управления освещением.
3.3. Цепь счетчика активной энергии однофазного электрического тока.
3.4. Цепь защиты осветительной сети.
3.5. Цепь с устройством защитного отключения.
3.6. Цепь электрического освещения квартиры.
1.1. Определение коэффициента возврата электромагнитного контактора.
1.2. Определение погрешности трансформатора напряжения.
1.3. Поверка счетчика активной энергии однофазного электрического тока.
2. Электромонтаж и наладка схем релейно-контакторного управления трехфазными асинхронными двигателями с короткозамкнутым ротором.
2.1. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска.
2.2. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и реверса.
2.3. Настройка и испытание схемы тепловой защиты трехфазного асинхронного двигателя, основанной на использовании электротеплового реле.
2.4. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого конденсаторного пуска при питании от однофазной сети.
2.5. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и повышением коэффициента мощности включением конденсаторов.
3. Электромонтаж и наладка цепей электрического освещения.
3.1. Цепи включения электроосветительных приборов.
3.2. Цепи управления освещением.
3.3. Цепь счетчика активной энергии однофазного электрического тока.
3.4. Цепь защиты осветительной сети.
3.5. Цепь с устройством защитного отключения.
3.6. Цепь электрического освещения квартиры.
|
Потребляемая мощность, В·А, не более |
200 |
|
Электропитание: - от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - частота, Гц |
380 ± 38 220 ± 22 50 ± 0,5 |
|
Класс защиты от поражения электрическим током |
I |
|
Габаритные размеры, мм, не более - длина (по фронту) - ширина (ортогонально фронту) - высота |
1820 850 1600 |
|
Масса, кг, не более |
150 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
- Руководство по выполнению базовых экспериментов «Монтаж и наладка электрооборудования предприятий и гражданских сооружений»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта МНЭПГС2-С-Р
- Компакт-диск с методическим обеспечением комплекта МНЭПГС2-С-Р
- Гибкая модульная структура учебных стендов ГалСен® — легкая компоновка электрических цепей из сменных блоков по принципу конструктора, интуитивно понятному как учащемуся, так и самому преподавателю.
- Индивидуальный подход, масштабируемость — изготовление под заказ. Перечень сменных функциональных блоков может быть расширен или сокращен под задачи заказчика.
- Наглядные результаты опытов на реальных аналоговых, цифровых и виртуальных измерительных приборах.
- Надёжная защита стенда от перегрузок, коротких замыканий, неумелого обращения.
- Электробезопасность — защита пользователя от поражения электрическим током, устройство защитного отключения.
- Продуманный дизайн для творческого решения учебных задач.
- Промышленное изготовление, послегарантийная техподдержка от разработчиков на весь срок службы оборудования.
- Обширный опыт поставок по госзакупкам — более 20 лет работы по исполнению госконтрактов в России и за рубежом.
