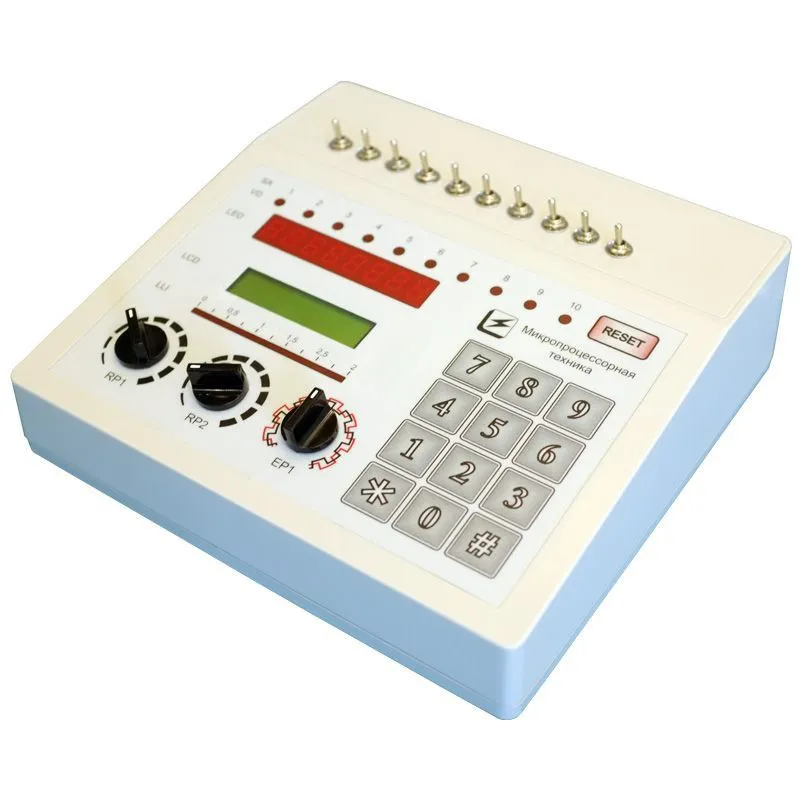

Стенд "Микропроцессорная техника PIC" НТЦ-02.31.2

Стенд "Микропроцессорная техника PIC" НТЦ-02.31.2

Стенд "Микропроцессорная техника PIC"  НТЦ-02.31.2 предназначен для изучения основ программирования микроконтроллера и организации его взаимодействия с периферийными устройствами.


Стенд реализован на базе современного цифрового сигнального контроллера DSPIC33FJ32MC204 и позволяет изучить его следующие отличительные особенности:
  • переназначаемые контакты (remappable pins);
  • периферийные модули (UART, ADC);
  • внутренний генератор, watchdog-таймер (System Management);
  • электрически перепрограммируемую память (On-Chip Flash);
  • внутрисхемное программирование и отладку (In-Circuit Debug).

Для изучения микроконтроллера стенд содержит следующий набор периферийных компонентов:

  • дискретные входы/выходы;
  • аналоговые входы/выходы;
  • модуль светодиодной индикации;
  • модуль ЖК-индикации;
  • матричную клавиатуру;
  • модуль последовательного интерфейса.

Программирование контроллера может осуществляться на языке программирования Ассемблер и на языках верхнего уровня (С / С++). Используемая среда – MPLab.

Реализована возможность изучения способа регулирования выходной мощности с помощью принципа широтно-импульсной модуляции (PWM), а так же вывода полученных управляющих сигналов на внешние устройства для управления различными исполнительными механизмами.

К стенду прилагается:

  • комплект методической и технической документации, предназначенный для преподавательского состава;
  • программное обеспечение.
Габариты: ширина 230мм
высота 80мм
глубина 220мм
Масса: не более 3 кг
Электропитание: 1~220 В, 50 Гц
Потребляемая мощность: не более 0,1 кВт

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.;
  • паспорт – 1 шт.;
  • кабель AM-BM USB 2.0 – 2 шт.

Перечень выполняемых работ

  1. Изучение работы учебного лабораторного стенда.
  2. Изучение системы команд и основ работы микроконтроллера семейства dsPIC33.
  3. Изучение системы программирования микроконтроллеров dsPIC33 с помощью языка программирования Ассемблер.
  4. Изучение системы программирования микроконтроллеров dsPIC33 с помощью языка программирования Cи.
  5. Изучение устройств ввода-вывода дискретных сигналов в микропроцессорных системах управления.
  6. Реализация дополнительных портов ввода-вывода дискретных сигналов в микропроцессорных системах управления.
  7. Изучение системы прерываний микроконтроллера.
  8. Реализация временных функций в микропроцессорных системах управления.
  9. Исследование устройства динамической индикации.
  10. Исследование ввода информации при помощи клавиатуры.
  11. Исследование устройства матричной жидкокристаллической индикации.
  12. Исследование средств ввода аналоговой информации в микроконтроллер.
  13. Исследование работы энергонезависимой памяти и интерфейса I2C.
  14. Исследование средств вывода аналоговой информации.
  15. Исследование технологии переназначаемых контактов и средств ввода квадратурного сигнала в микроконтроллер.
  16. Исследование интерфейса RS232.









Дополнительное оборудование

Необходимое дополнительное оборудование:

  • Персональный компьютер или ноутбук
*
*
Цена: по запросу
*
