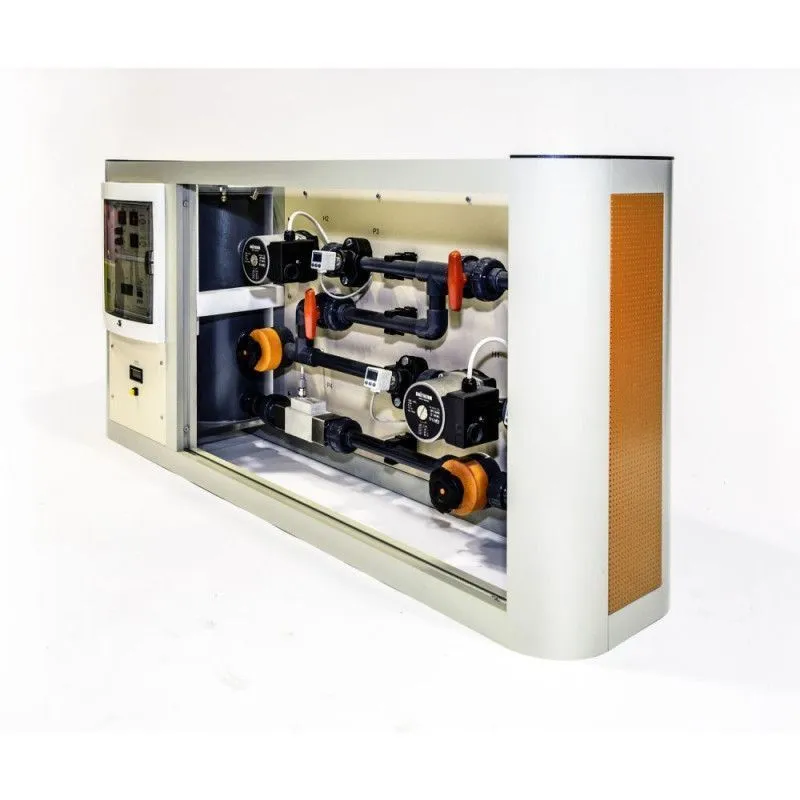

Стенд "Испытание центробежных насосов"
Лабораторный стенд предназначен для проведения испытаний центробежных насосов и позволяет исследовать работу одного насоса или совместную работу на общую сеть двух насосов. Рекомендуется к использованию для специальностей при изучении курсов «Гидравлика и гидравлические машины».
| Габариты: | 1200×570×300 (длина, высота, ширина), мм |
| Масса: | 20 кг |
| Электрическое питание станка: | — Напряжение питания, В 220 — Частота, Гц 50 |
| Максимальное давление в системе, бар: | 10 |
| Допустимая температура рабочей жидкости, °С: | 110 |
| Допустимая температура окружающей среды, °С: | 40 |
Стенд позволяет выполнять следующие виды работ:
- определение напорной и энергетической характеристик (зависимость напора насоса от его подачи);
- определение кавитационной характеристики (определение зависимости кавитационного запаса от подачи насоса);
- снятие напорной, энергетической, кавитационной характеристик центробежных насосов;
- исследование совместной работы 2 (двух) центробежных насосов (последовательной и параллельной);
- запись измеряемых параметров (давления и расхода) на компьютер с возможностью последующей обработки полученных данных.
- Несущая рама;
- Бак;
- 2 (два) центробежных насоса с 3 (тремя) ступенями мощности каждый;
- 3 (три) цифровых датчика давления с аналоговым входом;
- Датчик температуры;
- Расходометр с выносным цифровым дисплеем и аналоговым выходом;
- Ваттметр;
- Блок управления;
- Система трубопроводов с запорной арматурой;
- Паспорт.
Программное обеспечение лабораторного стенда предназначено для автоматизации процесса получения внешних характеристик центробежных насосов.
После вызова программного обеспечения открывается лицевая панель, представляющая собой интерактивный интерфейс пользователя, имитирующая пульт управления, на котором размещаются кнопки, индикаторы, графики и другие средства отображения и управления.
Программное обеспечение позволяет производить калибровку датчиков, автоматически строить характеристики насосов.
Данные сохраняются в трех оригинальных файлах, в названии которых указываются фамилии учащегося, дата и время проведения эксперимента. Файл с расширением .TXT содержит данные таблицы измерения, которые могут быть обработаны в других программах. Файлы с расширением .JPG являются растровым изображениями полученных графиков и использовать при составлении отчета о проделанной работе.
