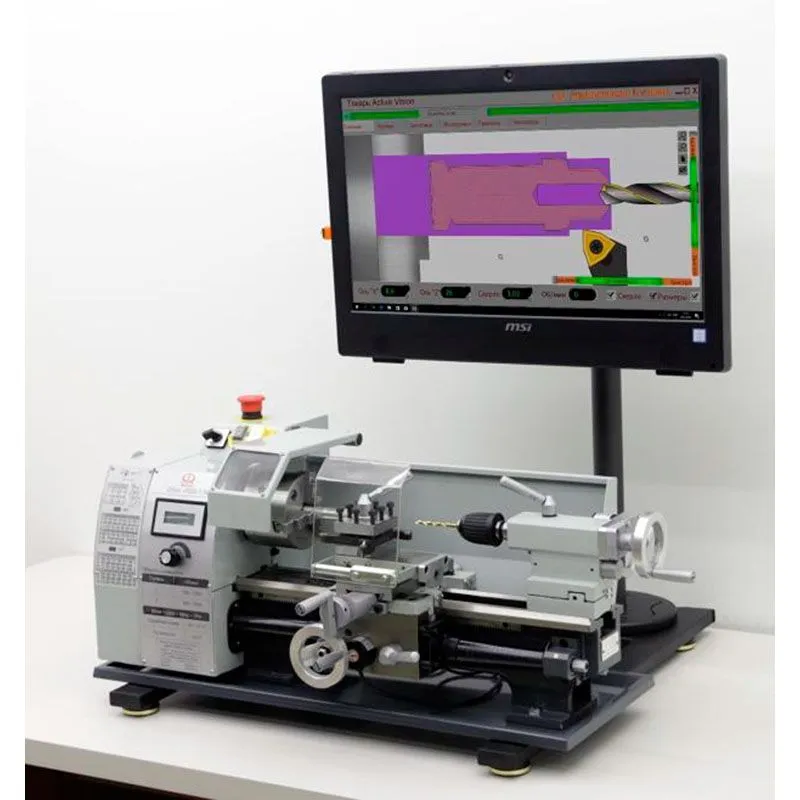

Стенд "Интерактивный токарный станок с системой ACTIVE VISION"

Стенд "Интерактивный токарный станок с системой ACTIVE VISION"

Интерактивный токарный станок с системой «ACTIVE VISION» -это комплекс, предназначенный для изучения основ металлообработки, принципов работы токарных станков и приобретения учащимися базовых навыков производства деталей различной степени сложности. Комплекс создан на базе реального настольного токарного станка, оснащенного датчиками перемещения режущего инструмента, и компьютера с предустановленным специализированным программным обеспечением, позволяющим отслеживать на экране монитора процесс получения детали из заготовки практических навыков наружного (открытого) монтажа электротехнического оборудования.


Габариты: 720×900×680 мм (длина, высота, ширина)
Электропитание: 220 В, 50 Гц
Потребляемая мощность: 750 Вт
Максимальная длина заготовки, мм: 300
Максимальный диаметр заготовки, мм: 80
Диаметр токарного патрона, мм: 100
Диаметр сквозного отверстия шпинделя, мм: 20
Поперечный ход суппорта, мм: 85
Максимальное сечение державки резца, мм: 12
Полный диапазон скорости вращения шпинделя, об./мин.: 150 … 2500
Способ регулирования скорости вращения шпинделя: электронный
Мощность двигателя шпинделя, Вт: 600

Преимущества:

  • Интерактивный токарный станок с системой «ACTIVE VISION» позволяют изготовить реальную деталь отслеживая на мониторе весь процесс ее изготовления;
  • Не требует специальных навыков, даже самый не подготовленный пользователь, следуя подсказкам, получает деталь с заведомо хорошим качеством;
  • Обучающийся следит за размерами изготавливаемой детали путем наблюдения за виртуальной обработкой на экране монитора;
  • Перемещение реального резца на станке соответствует перемещению виртуального. Съем металла резцом отображается аналогично изменению контура заготовки на мониторе;
  • В комплект поставки входит набор заготовок и инструмента для работы;
  • По каждой вкладке предусмотрены подсказки в виде вызова справки и всплывающих подсказок при наведении курсора мыши на интересующий элемент;
  • Интерактивный токарный станок с системой «ACTIVE VISION» — это готовое решение для учебных заведений любого уровня, поставляется в собранном виде, не требует дополнительных настроек и затрат.
  • Настольный токарный станок, оснащенный датчиками перемещения режущего инструмента;
  • Моноблок со специализированным программным обеспечением «Токарь_Active Vision»;
  • Беспроводная клавиатура и мышь;
  • Набор режущего инструмента;
  • Набор сменных твердосплавных пластин;
  • Набор сверл;
  • Штангенциркуль;
  • Защитные очки;
  • Набор заготовок;
  • Паспорт/ Инструкция по эксплуатации;

Программное обеспечение Active Vision позволяет:

  • загружать в компьютер и выводить на экран электронную версию чертежа детали, которую требуется изготовить на станке;
  • выводить на монитор виртуальную версию выбранного режущего инструмента, при этом перемещение изображения инструмента на экране соответствует перемещению режущего инструмента, установленного в станок;
  • отслеживать на экране монитора весь процесс получения детали из заготовки. Съём металла резцом или сверлом отражаются соответствующим изменением контура заготовки на экране.

В программе имеются графические рекомендации по режимам резания. Имеет возможность увеличения изображения для комфортной работы пользователя.








*
*
Цена: по запросу
*
