Стенд "Гидроприводы и гидромашины" ЭЛБ-030.018.01
Исполнение стендовое, компьютерная версия.
Лабораторный стенд «Гидроприводы и гидромашины» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков. Комплекс снабжен учебно-методическими материалами.
Одновременно работы проводятся с группой из трех обучаемых человек.
Учебный стенд позволяет выполнять сборку различных гидравлических схем для изучения правил их построения, функционирования и проектирования.
Стенд позволяет выполнять сборку различных гидравлических систем для изучения правил их построения, функционирования и проектирования.
| Габариты: | длина (по фронту) 2100 мм ширина (ортогонально фронту)800 мм высота 1800 мм |
| Масса: | 140 кг |
| Электропитание: | от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением 220 В, частотой 50 Гц |
| Потребляемая мощность: | 3 кВт (макимальная) |
| Исполнение: | настольное |
| Класс защиты от поражения электрическим током: | I |
| Количество человек, которое одновременно и активно может работать на комплекте: | 3 |
| Влажность, %: | 70 |
Комплект поставки
- Учебный стенд.

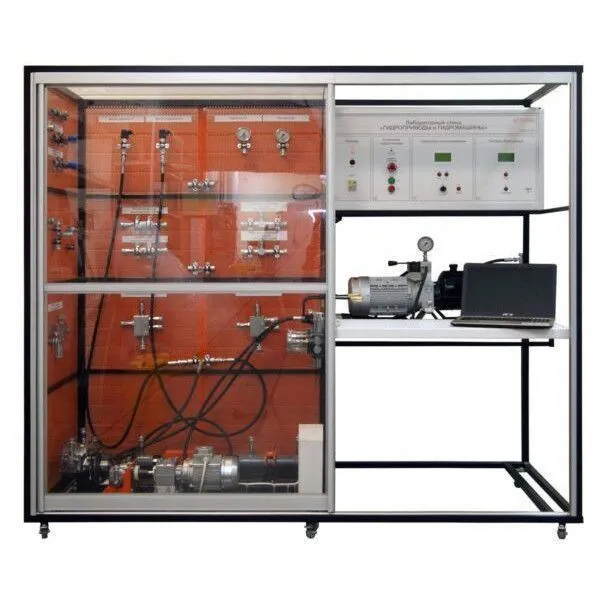

Учебный стенд представляет рамную конструкцию с размещенными на ней гидравлическими элементами. Лабораторная рама предназначена для установки тематического моноблока и ноутбука. Также на раме смонтированы:
1. Бак;
2. Предохранительный клапан;
3. Кран шаровый;
4. Фильтр;
5. Набор шлангов, фиттингов и быстроразъемных соединений для монтажа гидравлических схем;
6. Насос с электроприводом;
7. Датчик давления;
8. Гидроцилиндр двухстороннего действия;
9. Дроссель с обратным клапаном;
10. Распределитель с ручным управлением с пружинным возвратом;
11. Двухлинейный регулятор расхода;
12. Трехлинейный регулятор расхода;
13. Редукционный клапан;
14. Гидромотор;
15. Распределитель с ручным управлением с фиксацией;
16. Дроссель;
- Комплект методической и технической документации, предназначенный для преподавательского состава.
- Мультимедийная методика.
- Ноутбук.
Базовые эксперименты (лабораторные работы)
1. Экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса
2. Исследование характеристик предохранительного клапана
3. Исследование характеристик системы насос – предохранительный клапан
4. Экспериментальное исследование течения жидкости по трубопроводу
5. Экспериментальное исследование характеристики дросселя с обратным клапаном
6. Изучение принципа действия гидравлического распределителя
7. Экспериментальное исследование характеристик двухлинейного регулятора расхода
8. Экспериментальное исследование характеристик трехлинейного регулятора расхода
9. Экспериментальное исследование характеристик трехлинейного редукционного клапана
10. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода возвратно-поступательного действия
11. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия
12. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой дросселя в линии нагнетания и слива
13. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива
14. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой трехлинейного регулятора расхода в линии нагнетания
15. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением дросселя
16. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением двухлинейного регулятора расхода
17. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой дросселя в линии нагнетания и в линии слива
18. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива
19. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с трехлинейным регулятором расхода
20. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением дросселя
21. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением двухлинейного регулятора расхода
22. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода возвратно-поступательного действия с применением редукционного клапана
23. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия с применением редукционного клапана
24. Изучение типовых схем гидропривода с применение трехлинейного регулятора расхода (сборка схемы гидропривода дискретного ручного управления)
