Стенд "Гидравлика многоэтажных зданий" ГСМЗ-011-16ЛР-01
Стенд "Гидравлика многоэтажных зданий" ГСМЗ-011-16ЛР-01 предназначен для изучения процессов работы гидравлических систем многоэтажных зданий, исследования гидравлических характеристик трубопроводов и центробежных насосов. Комплекс обеспечивает проведение лабораторных работ группой из 2-3 обучаемых.
Учебно-исследовательский комплекс позволяет исследовать гидравлические системы многоэтажных зданий и сооружений. Информационно-измерительная система позволяет определять давление и расход в различных точках системы. Датчики давления и расходомеры с электронными выходами связаны через плату АЦП с ноутбуком для обработки информации.

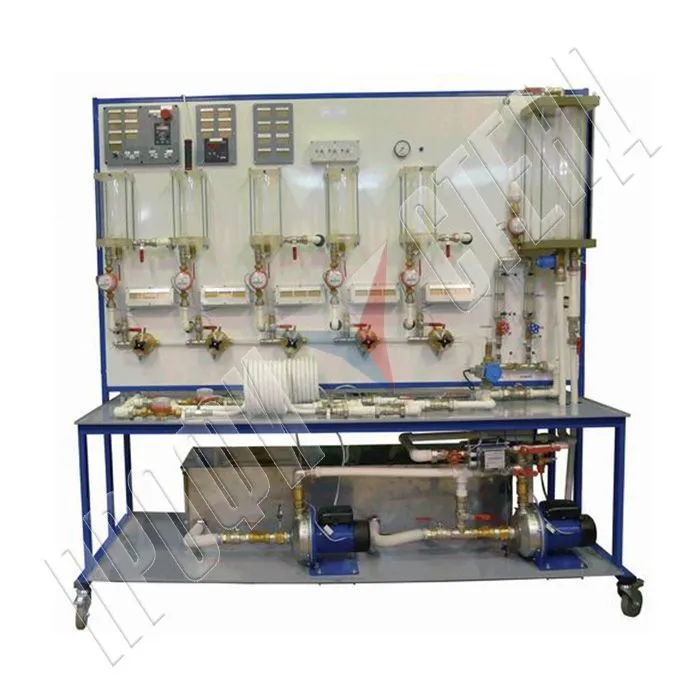

Учебно-исследовательский комплекс выполнен в виде напольного стенда и представляет рамную металлическую конструкцию с полимерным покрытием, с размещенными на ней вертикальными панелями, столешницей и поддоном, выполненными из водостойкого материала. На панели смонтированы контрольно-измерительные приборы, направляющая и регулирующая аппаратура и емкости, имитирующие потребителей.
Стенд – автономный, напольный, представляет собой рамную металлическую конструкцию с полимерным покрытием с размещенной на ней вертикальной панелью и столешницей, выполненной из водостойкого материала, размерами не более 2000х600 мм. На панели смонтированы контрольно-измерительные приборы, направляющая и регулирующая аппаратура и емкости, имитирующие потребителей. Элементы стенда, контактирующие с водой, выполнены из коррозионностойких материалов. Исследуемые трубопроводы и элементы, не относящиеся к системам промышленной трубопроводной сантехнической арматуры, сделаны из прозрачного материала для наблюдения за потоком воды. Стенд снабжен системой подключения к водопроводу для восполнения воды и системе канализации для слива воды при проведении работ по обслуживанию.
Руководство по эксплуатации стенда содержит подробное описание стенда и условий его эксплуатации. Методическое обеспечение стенда содержит подробное описание лабораторных работ и последовательности действий при их выполнении, например: «открыть кран ....», «измерить высоту ...» и т.д. Стенд снабжен компьютером (ноутбуком), платой АЦП и программным обеспечением для выполнения указанных лабораторных работ. Программа обработки данных и управления стендом имеет интерфейс на русском языке.
| Габариты: | не более 2000х760х1900 мм |
| Электропитание: | от сети переменного тока 220В, 50Гц |
| Потребляемая мощность: | не более 2 кВт |
В комплект поставки входит:
- стенд;
- руководство по эксплуатации;
- методические указания по выполнению лабораторных работ.
- два насоса;
- система трубопроводов с задвижками, имитирующую систему водоснабжения. Каждая ветвь трубопровода заканчивается герметичной стеклянной емкостью, имитирующей потребителя; в каждой емкости возможно создание максимального абсолютного давления 250 кПа, контролируемое по датчику давления, предусмотрено регулирование давления воздушной подушки в емкости, которая имитирует различные геометрические высоты многоэтажного здания.
- имитаторы потребителей - 5 шт.;
- система кранов (шаровых Ду15) обеспечивающих переключение схемы потребления: вертикальное расположение «потребителей», горизонтальное расположение и смешанное;
- емкость накопительно-питательная для имитации водоснабжения «сверху», выполнена из прозрачных материалов (плексиглас, акриловое стекло и т.п.); Емкость герметична и позволяет поддерживать давление в ней до 300 кПа по абсолютной шкале;
- емкость технологическая;
- система управления насосами, позволяющую осуществлять автоматизированное переключение режимов работы насосов для имитации «питания здания» «сверху» или «снизу»;
- специальные участки трубопроводов для изучения влияния распределения потоков при параллельном подключении потребителей, влияния местных сопротивлений трубопроводов на характеристики;
- элементы промышленной трубопроводной сантехнической арматуры (вентиль, задвижка, тройник, отвод) для исследования потерь энергии на указанных местных сопротивлениях;
- расходомеры с электронным выходом для подключения вторичных цифровых приборов, показывающих величину расхода в каждой линии потребителя;
- система трубопроводов и коммутирующих устройств для исследования характеристик насосов при последовательном и параллельном их соединении;
- система приборов, позволяющих измерять время, объем жидкости в единицу времени в ручном и автоматизированном варианте;
- пьезометрический напор в необходимых сечениях трубопроводов для проведения перечня указанных исследований;
- давление на выходе насосов и температуру воды в необходимых точках.
Перечень лабораторных работ:
1. Изучение приборов и методов определения расхода жидкости.
2. Изучение приборов и методов определения давления.
3. Исследование характеристик центробежного насоса.
4. Исследование характеристик последовательного соединения двух насосов.
5. Исследование характеристик параллельного соединения двух насосов.
6. Исследование сопротивления диафрагмы (не менее двух), определение потерь энергии на местном сопротивлении, коэффициентов сопротивления, расхода, числа Рейнольдса.
7. Исследование элементов промышленной трубопроводной сантехнической арматуры: вентиля, задвижки, тройника, отвода, для изучения потерь энергии на указанных местных сопротивлениях.
8. Исследование характеристик системы при параллельном и последовательном соединении местных сопротивлений и трубопроводов.
9. Определение гидравлической характеристики участков системы (8 участков) и потерь энергии потока при его транспортировании.
10. Изучение распределение потоков при расположении «потребителей» на одном уровне при схеме «водоснабжение снизу».
11. Изучение распределение потоков при расположении «потребителей» на уровнях от двух до пяти при схеме «водоснабжение снизу».
12. Изучение распределение потоков при смешанном расположении «потребителей» на различных уровнях при схеме «водоснабжение снизу».
13. Изучение распределение потоков при расположении «потребителей» на одном уровне при схеме «источник над потребителем».
14. Изучение распределение потоков при расположении «потребителей» на уровнях от двух до пяти при схеме «источник над потребителем».
15. Изучение распределение потоков при смешанном расположении «потребителей» на различных уровнях при схеме «источник над потребителем».
16.Средства и технология энергосбережения в гидравлических системах многоэтажных зданий и сооружений
