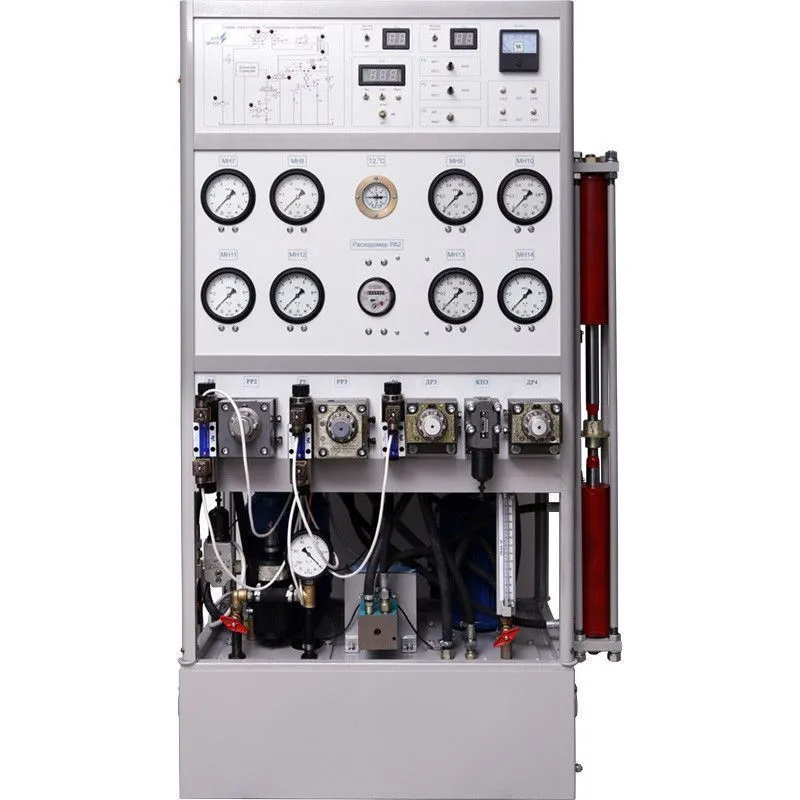

Стенд "Гидравлика, гидромашины и гидроприводы" НТЦ-11.38

Стенд "Гидравлика, гидромашины и гидроприводы" НТЦ-11.38

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу “Гидравлика, гидромашины и гидроприводы” в средних специальных и высших учебных заведениях. Стенд является объединенной версией учебных лабораторных стендов НТЦ-11.17 и НТЦ-11.36.


На рамной несущей конструкции стенда, выполненной в виде двустороннего базиса, расположены четыре гидропанели и три панели с элементами управления, электроизмерений и схемами гидравлическими принципиальными. Стенд имеет жесткую конфигурацию, не требующую выполнения перед проведением лабораторных занятий каких-либо сборочных работ.

В состав стенда входят две гидростанции.

На стенде установлены:

  • два трехфазных электродвигателя;
  • три шестеренных насоса;
  • два гидроцилиндра;
  • один аксиально-поршневой нерегулируемый гидромотор;
  • три напорных гидроклапана;
  • шесть гидрораспределителей (из них пять с электромагнитным и один с ручным управлением);
  • три двухлинейных регулятора расхода;
  • два регулируемых дросселя;
  • пружинный гидроаккумулятор;
  • фильтр;
  • монтажные плиты (восемь штук);
  • исследуемый трубопровод;
  • присоединительная арматура и трубопроводы (жесткие и эластичные).

Благодаря использованию двух трехфазных электродвигателей для привода насосов имеется возможность с высокой точностью определять мощность, подводимую к основному насосу стенда и методически правильно получать рабочие и кавитационные характеристики насоса, а также определять КПД гидропривода при поступательном и вращательном движении выходных звеньев. На стенде предусмотрена возможность изменения в широких пределах скоростей движения выходных звеньев гидродвигателей и нагрузок на них.

Информационно-измерительная система стенда позволяет определять полезные мощности на гидродвигателях, а также мощность, подводимую к гидросистеме.

Информационно-измерительная система содержит:

  • четырнадцать манометров и один вакуумметр (один из манометров – электроконтактный);
  • три расходомера (два скоростного и один объемного типа);
  • два термометра;
  • два электронных частотомера с цифровой индикацией результатов измерений;
  • два электронных секундомера с цифровой индикацией результатов измерений, имеющих два режима работы: ручной и автоматический;
  • один ваттметр.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Масса: не более 220 кг (стенд)
Электропитание: 3~50 Гц 380 В 3P+PE+N
Потребляемая мощность: не более 3,7 кВт
Рабочая жидкость: минеральное масло
Номинальное давление в гидросистеме: 6,3 МПа
Напряжение питания электромагнитов: +24 В
Габаритные размеры стенда: ширина, не более, 1120 мм
глубина, не более, 660 мм
высота, не более, 1670 мм
Напряжение питания концевых выключателей хода цилиндров: +12 В

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.;
  • паспорт – 1 шт.

Перечень выполняемых работ

  1. Измерение давления и расхода, определение режима течения жидкости.
  2. Построение напорной и пьезометрической линий трубопровода. Изучение уравнения Бернулли.
  3. Определение коэффициентов местных гидравлических сопротивлений.
  4. Определение коэффициента гидравлического трения (коэффициента Дарси).
  5. Исследование нестационарного истечения жидкости через гидродроссель.
  6. Изучение устройства и определение рабочих и кавитационных характеристик шестеренного насоса.
  7. Изучение устройства и определение характеристик аксиально-поршневого нерегулируемого гидромотора.
  8. Изучение устройства и определение характеристик гидроцилиндра.
  9. Исследование характеристик объемного регулируемого гидропривода с поступательным движением выходного звена (с дроссельным принципом регулирования).
  10. Исследование характеристик объемного регулируемого гидропривода с вращательным движением выходного звена (с дроссельным принципом регулирования).
*
*
Цена: по запросу
*
