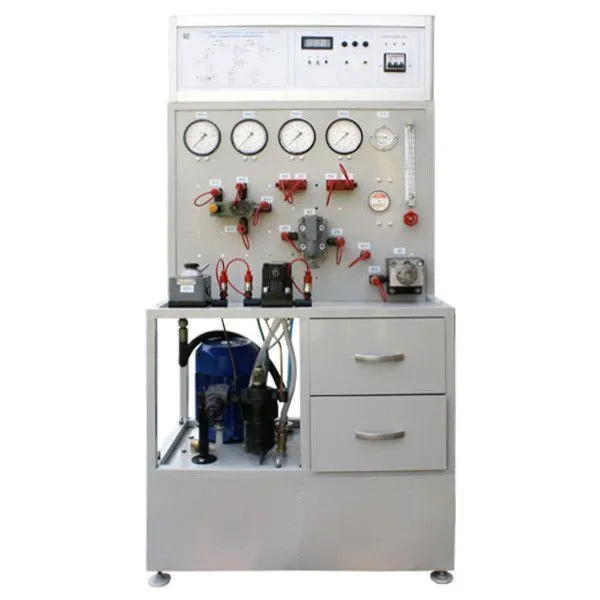

Стенд "Гидравлическая аппаратура" НТЦ-11.37

Стенд "Гидравлическая аппаратура" НТЦ-11.37

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу “Гидравлическая аппаратура” в средних специальных и высших учебных заведениях.


На рамной несущей конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены две панели:
  • гидравлическая;
  • электрическая.

На электрической панели стенда приведена схема гидравлическая принципиальная. В нижней части стенда расположена гидростанция и тумбочка с ящиками для хранения трубопроводов, гидравлических устройств с монтажными плитами.

Гидравлическая панель стенда содержит наборное поле, на котором устанавливаются необходимые в выполняемой лабораторной работе устройства с монтажными плитами. Устройства соединяются с помощью эластичных трубопроводов и быстроразъемных соединений.

Перед проведением лабораторного занятия необходимо собрать схему системы требуемой конфигурации. Такая идеология построения стенда позволяет увеличить количество выполняемых работ, а также изменить, при необходимости, функциональные возможности стенда в перспективе.

В базовую комплектацию стенда входят:

  • трехфазный электродвигатель;
  • шестеренный насос;
  • напорный фильтр;
  • два напорных гидроклапана (прямого и непрямого действия);
  • редукционный клапан (непрямого действия);
  • гидрораспределитель с ручным управлением;
  • двухлинейный регулятор расхода;
  • регулируемый дроссель.

При подборке гидравлических устройств обеспечено согласование их характеристик по давлению и расходу, что позволяет проводить их экспериментальные исследования в различных режимах, включая номинальные.

Информационно-измерительная система стенда позволяет измерять:

  • давление (четыре манометра);
  • расход (два расходомера – объемного и скоростного типов);
  • температуру рабочей жидкости;
  • время (электронный секундомер).

Предприятие-изготовитель по желанию заказчика готово увеличить перечень оборудования, входящего в комплект поставки, и увеличить количество выполняемых на стенде лабораторных работ.

К стенду прилагается комплект методической и технической документации, предназначенный для преподавательского состава.

Масса: не более 167 кг (стенд)
Электропитание: 3~380/220 В, 50 Гц
Потребляемая мощность: не более 2,2 кВт
Рабочая жидкость: минеральное масло
Номинальное давление в гидросистеме: 6,3 МПа
Габаритные размеры стенда: ширина, не более, 810 мм
глубина, не более, 600 мм
высота, не более, 1650 мм

Комплектность

  • учебный лабораторный стенд – 1 шт.;
  • паспорт – 1 шт.;
  • сопроводительные материалы в электронном виде – 1 шт.


Перечень выполняемых работ

  1. Изучение устройства и определение характеристик напорных гидроклапанов (прямого и непрямого действия).
  2. Изучение устройства и определение характеристик редукционного клапана.
  3. Изучение устройства и определение характеристик гидрораспределителей.
  4. Изучение устройства и определение характеристик фильтров.
  5. Изучение устройства и определение характеристик двухлинейного регулятора расхода.

*
*
Цена: по запросу
*
