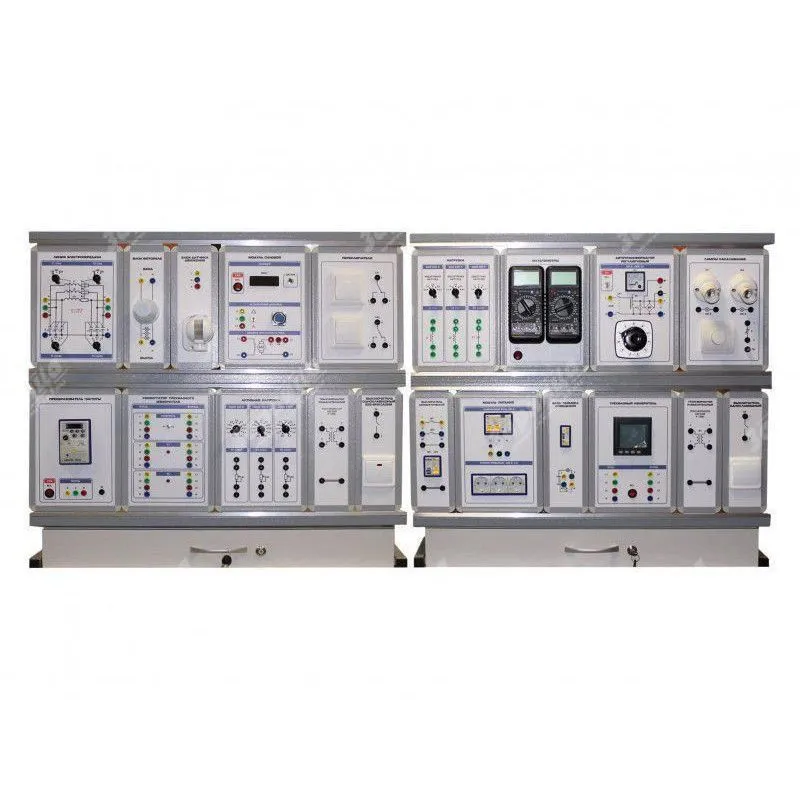

Стенд "Энергосбережение в системах электроснабжения и электропотребления" УП5792

Стенд "Энергосбережение в системах электроснабжения и электропотребления" УП5792

Стенд "Энергосбережение в системах электроснабжения и электропотребления" может применяться для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по таким дисциплинам, как "Светотехника" и "Энергосбережение". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Проведение лабораторно-практических занятий по таким дисциплинам, как "Светотехника" и "Энергосбережение", обеспечивающее изучение характеристик источников света и методы энергосбережения на предприятиях и в быту.


Артикул УП5792
Габариты: 1860 х 300 х 1680 мм
Масса: не более 60 кг
Электропитание: 380 В, 50 Гц
Потребляемая мощность: не более 350 Вт
Класс защиты от поражения электрическим током: I

Комплект поставки:

  1. Комплект учебно-лабораторного оборудования "Энергосбережение в системах электроснабжения и электропотребления".
  2. Лабораторный стол (2 шт.).
  3. Двухуровневая рама (2 шт.).
  4. Электромашинный агрегат.
  5. Люксметр MASTECH MS 6610.
  6. Комплект соединительных проводов и кабелей.
  7. Вывеска с названием стенда.
  8. Паспорт изделия.
  9. Техническое описание.
  10. Методические указания по выполнению лабораторных работ.


Базовая комплектация:

Модуль "Блок таймера освещения"

1

Модуль "Однофазный источник питания"

1

Модуль "Выключатель одноклавишный"

1

Модуль "Мультиметры"

1

Модуль "Ваттметр"

1

Модуль "Питание стенда"

1

Модуль "Индуктивная нагрузка"

2

Модуль "Емкостная нагрузка"

1

Модуль "Диодный мост"

1

Модуль "Автотрансформатор регулируемый"

1

Модуль "Лампы накаливания"

1

Модуль "Преобразователь частоты"

1

Модуль "Активная нагрузка"

1

Модуль "Модуль силовой"

1

Модуль "Трансформатор напряжения"

2

Модуль "Линия электропередачи"

2

Модуль "Диммер"

1

Модуль "Блок фотореле"

1

Модуль "Блок датчика движения"

1

Модуль "Переключатели"

1

Лабораторный стол

2

Двухуровневая рама

2

Электромашинный агрегат

1

Люксметр MASTECH MS 6610

1

Комплект соединительных проводов и кабелей

1


Состав (основного изделия):

Комплект лабораторных модулей:
  • Блок таймера освещения.
  • Однофазный источник питания.
  • Выключатель одноклавишный без фиксации.
  • Выключатель одноклавишный.
  • Мультиметры.
  • Ваттметр.
  • Питание стенда.
  • Индуктивная нагрузка (2 шт.).
  • Емкостная нагрузка.
  • Диодный мост.
  • Автотрансформатор регулируемый.
  • Лампы накаливания.
  • Преобразователь частоты.
  • Активная нагрузка.
  • Модуль силовой.
  • Трансформатор напряжения (2 шт.).
  • Линия электропередачи (2 шт.).
  • Диммер.
  • Блок фотореле.
  • Блок датчика движения.
  • Переключатели.

Учебно-методическое пособие по проведению лабораторных работ:

1. Показатели энергосбережения.

1.1. Определение коэффициента полезного действия трансформатора.
1.2. Определение удельных потерь активной мощности в линии электропередачи.
1.3. Определение коэффициента полезного действия асинхронного двигателя.
1.4. Определение светоотдачи лампы накаливания (компактной люминесцентной лампы низкого давления, светодиодной лампы).

2. Технические средства энергосбережения в системах электроснабжения.

2.1. Уменьшение потерь активной мощности в распределительной электрической сети с односторонним питанием путем компенсации реактивной мощности нагрузки.
2.2. Уменьшение потерь активной мощности в распределительной электрической сети с двусторонним питанием путем регулирования напряжения.
2.3. Уменьшение потерь активной мощности в распределительной электрической сети с двусторонним питанием путем выполнения в ней разреза.
2.4. Обеспечение высокого коэффициента полезного действия малонагруженного трансформатора путем отключения параллельно с ним работающего трансформатора.

3. Технические средства энергосбережения в системах электропотребления.

3.1. Обеспечение высоких коэффициента полезного действия и коэффициента мощности малонагруженного асинхронного двигателя путем переключения его обмоток со схемы "треугольник" на схему "звезда".
3.2. Уменьшение электрической мощности, потребляемой асинхронным двигателем насосной или вентиляционной системы, путем замены дроссельного способа регулирования расхода рабочей среды частотным.
3.3. Уменьшение удельного энергопотребления системы электрического освещения путем замены лампы накаливания люминесцентной или светодиодной лампой.
3.4. Уменьшение энергопотребления системы освещения путем зонального отключения освещения.
3.5. Уменьшение энергопотребления системы освещения путем регулирования интенсивности освещенности.
3.6. Уменьшение энергопотребления системы освещения путем включения/отключения освещения датчиком движения.
3.7. Уменьшение энергопотребления системы освещения путем включения/отключения освещения фотореле.
3.8. Уменьшение энергопотребления системы освещения путем включения/отключения освещения таймером.
*
*
Цена: по запросу
*
