Стенд "Энергоаудит в сфере ЖКХ" ЛО-Э-ЖКХ; УП6228
Конструктивно стенд состоит из трех рабочих мест:

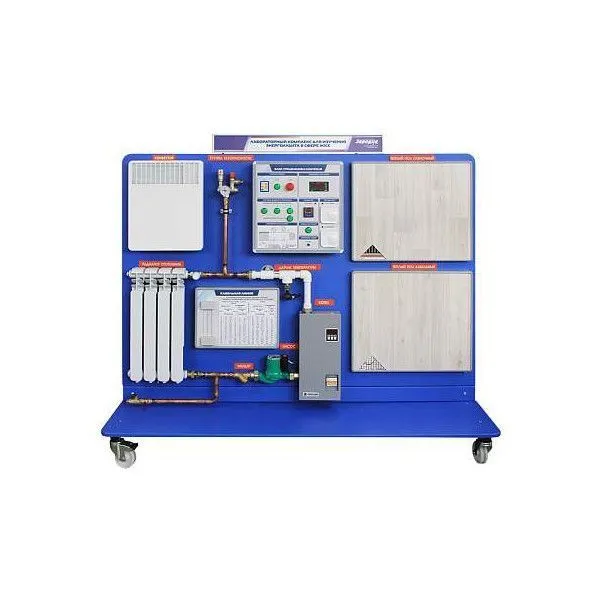

- Модуль "Системы отопления". Модуль представляет подвижную металлическую раму напольного исполнения, окрашенную порошковой краской, на которой закреплен набор потребителей электрической энергии, обладающих различными характеристиками: теплый пол (два типа), конвектор, электрический котел, циркуляционный насос.
- Модуль "Источники света". Модуль состоит из лабораторного стола, на котором закреплен блок источников света и контроля параметров электрической сети.
- Модуль "Модель элементов теплоизоляции здания". Модуль состоит из лабораторного стола и блока нагревателя с возможностью закрепления образцов с теплоизоляционными материалами.
| Артикул | УП6228 |
| Габариты: | 3000 х 800 х 1400 мм |
| Масса: | не более 280 кг |
| Электропитание: | 220 В, 50 Гц |
| Потребляемая мощность: | не более 5500 ВА |
| Давление в системе: | 3 атм |
Базовая комплектация:
|
Модуль "Системы отопления" |
1 |
|
Модуль "Набор источников света" |
1 |
|
Модуль "Модель элементов теплоизоляции здания" |
1 |
|
Тепловизор |
1 |
Комплект поставки:
1. Модуль "Системы отопления".2. Модуль "Набор источников света".
3. Модуль "Модель элементов теплоизоляции здания".
4. Тепловизор.
5. Паспорт изделия.
6. Руководство по эксплуатации.
7. Методические рекомендации по проведению лабораторных работ.
Состав (основного изделия):
Модуль "Системы отопления":- Подвижная металлическая рама напольного исполнения.
- Блок "Теплый пол пленочный".
- Блок "Теплый пол кабельный".
- Котел проточный.
- Насос циркуляционный.
- Датчик температуры.
- Группа безопасности
- Радиатор отопления алюминиевый.
- Блок "Кабельная линия".
- Конвектор.
- Блок управления и контроля, содержащий:
- Дифференциальный выключатель с УЗО.
- Индикатор питания.
- Кнопка аварийного отключения.
- Измеритель-регулятор температуры.
- Индикатор включения конвектора.
- Измеритель-регулятор работы конвектора.
- Индикатор включения пленочного теплого пола.
- Терморегулятор пленочного теплого пола.
- Индикатор включения кабельного теплого пола.
- Терморегулятор кабельного теплого пола.
- Индикатор подключения кабельной линии в сеть питания котла.
- Разъем подключения преобразователя интерфейса RS485 для связи с ПК.
- Индикатор включения циркуляционного насоса.
Модуль "Набор источников света":
- Лабораторный стол.
- Кнопка включения питания стенда.
- Вольтметр.
- Амперметр.
- Диммеры регулировки светового потока.
- Датчик люксметра.
- Люксметр.
- Гнезда установки датчика люксметра.
- Индикатор питания.
Модуль "Модель элементов теплоизоляции здания":
- Лабораторный стол.
- Блок управления и контроля.
- Блок нагревателя.
- Набор образцов теплоизоляционных материалов.
Учебно-методическое пособие по проведению лабораторных работ:
- Тепловизионная диагностика зданий и сооружений, промышленных объектов.
- Тепловизионная диагностика электрооборудования, кабельных линий.
- Контроль освещенности помещения.
- Контроль потребляемой электроэнергии.
- Оценка энергоэффективности потребителей электроэнергии.
Стенд "Энергоаудит в сфере ЖКХ" ЛО-Э-ЖКХ; УП6228 предназначен для изучения современного оборудования, используемого в системах ЖКХ, с целью обеспечения энерго- и ресурсосбережения. Стенд позволяет изучать и сравнивать различное оборудование по эффективности его работы в зависимости от энерго- и ресурсозатрат, контроль качества и количества электроэнергии, контроль энергоэффективности различных потребителей электроэнергии.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по направлению "Энергоаудит в сфере ЖКХ". Оборудование может быть также использовано на семинарах и курсах повышения квалификации персонала предприятий и организаций.
