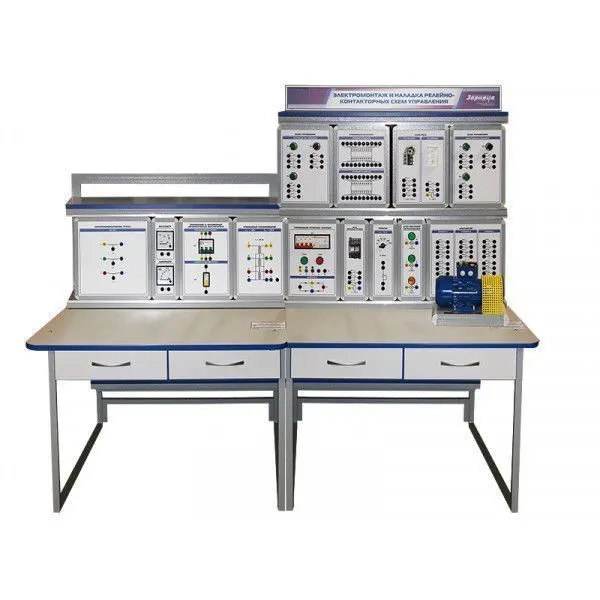

Стенд "Электромонтаж и наладка релейно-контакторных схем управления" УП5953
Стенд "Электромонтаж и наладка релейно-контакторных схем управления" представляет собой изделие настольного модульного исполнения.
Оборудование может применяться в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по одноименному направлению. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Стенд предназначен для проведения лабораторно-практических занятий по приобретению навыков монтажа и наладки системы релейно-контакторного управления асинхронным двигателем с короткозамкнутым ротором.
| Артикул | УП5953 |
| Габариты: | не более 1860 х 850 х 1750 мм |
| Масса: | не более 100 кг |
| Электропитание: | 380 В, 50 Гц |
| Потребляемая мощность: | не более 200 Вт |
| Класс защиты от поражения электрическим током: | I |
Базовая комплектация:
|
Модуль "Автотрансформаторная группа" |
1 |
|
Модуль "Блок световой сигнализации" |
1 |
|
Модуль "Блок реле" |
1 |
|
Модуль "Блок управления" |
2 |
|
Модуль "Вольтметр, Амперметр" |
1 |
|
Модуль "Клеммные колодки" |
1 |
|
Модуль "Контактор" |
1 |
|
Модуль "Реле промежуточное" |
1 |
|
Модуль "Реостат" |
1 |
|
Модуль "Трехфазный источник питания" |
1 |
|
Модуль "Трехфазный и однофазный автоматические выключатели" |
1 |
|
Модуль "Трехфазный трансформатор" |
1 |
|
Асинхронный двигатель |
1 |
|
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой |
1 |
|
Лабораторный стол с двухсекционным контейнером и одноуровневой рамой |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Комплект поставки:
- Комплект учебно-лабораторного оборудования "Электромонтаж и наладка релейно-контакторных схем управления".
- Асинхронный двигатель.
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
- Лабораторный стол с двухсекционным контейнером и одноуровневой рамой.
- Комплект соединительных проводов и кабелей.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководств по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Состав (основного изделия):
Комплект лабораторных модулей:- Автотрансформаторная группа.
- Блок световой сигнализации.
- Блок реле.
- Блок управления (2 шт.).
- Вольтметр, Амперметр.
- Клеммные колодки.
- Контактор.
- Реле промежуточное.
- Реостат.
- Трехфазный источник питания.
- Трехфазный и однофазный автоматические выключатели.
- Трехфазный трансформатор.
Учебно-методическое пособие по проведению лабораторных работ:
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с помощью автотрансформатора.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с переключением обмотки статора со звезды на треугольник.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и динамического торможения в функции времени.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса.
- Настройка и проверка схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле.
- Сборка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании автоматического выключателя.
