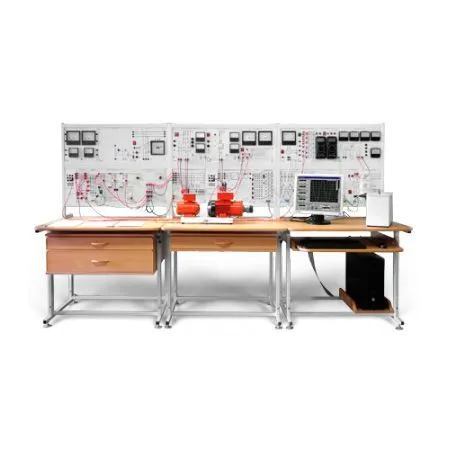

Стенд "Электромеханическая модель ветроэлектроустановки" НЭЭ1-ВЭУ-С-К
 Стендовое исполнение |
 Компьютерное управление |
 Для ВПО, СПО |
 17 базовыхэкспериментов |
 2 рабочихместа |
Типовой комплект поставки учебного лабораторного стенда включает в себя следующие сменные функциональные блоки и компоненты:
- Электромашинный агрегат (с машиной постоянного тока 101.1, машиной переменного тока 102.1 и преобразователем углового перемещения) – 1 шт.
- Трехфазный источник питания – 1 шт.
- Источник питания двигателя постоянного тока – 1 шт.
- Тиристорный преобразователь/регулятор – 1 шт.
- Возбудитель синхронной машины – 1 шт.
- Однофазный источник питания – 1 шт.
- Автономный инвертор – 1 шт.
- Трехполюсный выключатель – 1 шт.
- Терминал – 1 шт.
- Активная нагрузка – 1 шт.
- Блок синхронизации – 1 шт.
- Выпрямитель – 1 шт.
- Коннектор (К4) – 1 шт.
- Блок ввода/вывода цифровых сигналов – 1 шт.
- Регулировочный трансформатор – 1 шт.
- Преобразователь переменного тока в постоянный – 1 шт.
- Емкостной накопитель электрической энергии – 1 шт.
- Балластная нагрузка – 1 шт.
- Контроллер заряда-разряда – 1 шт.
- Блок датчиков тока и напряжения – 1 шт.
- Измеритель напряжений и частот – 1 шт.
- Указатель частоты вращения – 1 шт.
- Измеритель мощностей – 1 шт.
- Блок мультиметров (2 мультиметра) – 1 шт.
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой – 1 шт.
- Лабораторный стол с приспособлениями для размещения компьютера и двухуровневой рамой – 1 шт.
- Лабораторный стол с контейнером для проводников и двухуровневой рамой – 1 шт.
- Набор аксессуаров для комплекта НЭЭ1-ВЭУ-С-К – 1 шт.
- Плата ввода/вывода данных 6024Е с адаптером – 1 шт.
- Персональный компьютер – 1 шт.
- Табличка информационная с подсветкой "Нетрадиционная энергетика - Электромеханическая модель ветроэлектроустановки" НЭЭ1-ВЭУ-С-К – 1 шт.
1. Характеристики ветродвигателя
1.1. Снятие рабочих характеристик М=f(n), Рд=f(n), СР =f(n).
1.2. Снятие зависимости коэффициента использования энергии ветра от скорости ветра СР=f(v) при постоянной частоте вращения.
1.3. Снятие зависимости коэффициента использования энергии ветра от частоты вращения СР =f(n) при постоянном механическом моменте.
1.4. Снятие зависимости коэффициента использования энергии ветра от скорости ветра СР =f(v) при постоянной мощности генератора.
1.5. Снятие зависимости частоты вращения ветродвигателя от скорости ветра n=f(v) при максимальном коэффициенте использования энергии ветра.
1.6. Снятие статических характеристик М=f(Рд), n =f(Рд), СР =f(Рд) при регулировании ветроколеса.
2. Характеристики синхронного генератора
2.1. Снятие характеристики холостого хода E=f(n) генератора.
2.2. Снятие внешних характеристик U=f(I), Рг =f(I) генератора.
2.3. Снятие скоростных характеристик U=f(n), I=f(n) и Рг =f(n) генератора.
2.4. Снятие зависимости мощности генератора от крутящего момента Рг=f(М) при постоянной частоте вращения.
2.5. Снятие зависимости мощности генератора от частоты вращения Рг =f(n) при постоянном крутящем моменте.
3. Сетевые ветроэлектроустановки
3.1. Снятие режимных характеристик ветроэлектроустановки, включающей непосредственно связанный с сетью асинхронный генератор.
3.2. Снятие режимных характеристик ветроэлектроустановки, включающей непосредственно связанный с сетью синхронный генератор.
3.3. Снятие режимных характеристик ветроэлектроустановки, включающей связанный с сетью через вставку постоянного тока синхронный генератор.
4. Автономная ветроэлектроустановка
4.1. Снятие режимных характеристик контроллера заряда-разряда аккумуляторной батареи ветроэлектроустановки.
4.2. Снятие режимных характеристик автономного инвертора ветроэлектроустановки.
4.3. Моделирование режимов работы автономной ветроэлектроустановки.
1.1. Снятие рабочих характеристик М=f(n), Рд=f(n), СР =f(n).
1.2. Снятие зависимости коэффициента использования энергии ветра от скорости ветра СР=f(v) при постоянной частоте вращения.
1.3. Снятие зависимости коэффициента использования энергии ветра от частоты вращения СР =f(n) при постоянном механическом моменте.
1.4. Снятие зависимости коэффициента использования энергии ветра от скорости ветра СР =f(v) при постоянной мощности генератора.
1.5. Снятие зависимости частоты вращения ветродвигателя от скорости ветра n=f(v) при максимальном коэффициенте использования энергии ветра.
1.6. Снятие статических характеристик М=f(Рд), n =f(Рд), СР =f(Рд) при регулировании ветроколеса.
2. Характеристики синхронного генератора
2.1. Снятие характеристики холостого хода E=f(n) генератора.
2.2. Снятие внешних характеристик U=f(I), Рг =f(I) генератора.
2.3. Снятие скоростных характеристик U=f(n), I=f(n) и Рг =f(n) генератора.
2.4. Снятие зависимости мощности генератора от крутящего момента Рг=f(М) при постоянной частоте вращения.
2.5. Снятие зависимости мощности генератора от частоты вращения Рг =f(n) при постоянном крутящем моменте.
3. Сетевые ветроэлектроустановки
3.1. Снятие режимных характеристик ветроэлектроустановки, включающей непосредственно связанный с сетью асинхронный генератор.
3.2. Снятие режимных характеристик ветроэлектроустановки, включающей непосредственно связанный с сетью синхронный генератор.
3.3. Снятие режимных характеристик ветроэлектроустановки, включающей связанный с сетью через вставку постоянного тока синхронный генератор.
4. Автономная ветроэлектроустановка
4.1. Снятие режимных характеристик контроллера заряда-разряда аккумуляторной батареи ветроэлектроустановки.
4.2. Снятие режимных характеристик автономного инвертора ветроэлектроустановки.
4.3. Моделирование режимов работы автономной ветроэлектроустановки.
|
Потребляемая мощность, В·А, не более |
1000 |
|
Электропитание: - от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - частота, Гц |
380 ± 38 220 ± 22 50 ± 0,5 |
|
Класс защиты от поражения электрическим током |
I |
|
Габаритные размеры, мм, не более - длина (по фронту) - ширина (ортогонально фронту) - высота |
2730 850 1600 |
|
Масса, кг, не более |
250 |
|
Количество человек, которое одновременно и активно может работать на комплекте |
2 |
- Руководство по выполнению базовых экспериментов «Электромеханическая модель ветроэлектроустановки»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта НЭЭ1-ВЭУ-С-К
- Руководство пользователя плат 6023Е/6024Е/6025Е
- Компакт-диск с программным и методическим обеспечением комплекта НЭЭ1-ВЭУ-С-К
- Гибкая модульная структура учебных стендов ГалСен® — легкая компоновка электрических цепей из сменных блоков по принципу конструктора, интуитивно понятному как учащемуся, так и самому преподавателю.
- Индивидуальный подход, масштабируемость — изготовление под заказ. Перечень сменных функциональных блоков может быть расширен или сокращен под задачи заказчика.
- Наглядные результаты опытов на реальных аналоговых, цифровых и виртуальных измерительных приборах.
- Надёжная защита стенда от перегрузок, коротких замыканий, неумелого обращения.
- Электробезопасность — защита пользователя от поражения электрическим током, устройство защитного отключения.
- Продуманный дизайн для творческого решения учебных задач.
- Промышленное изготовление, послегарантийная техподдержка от разработчиков на весь срок службы оборудования.
- Обширный опыт поставок по госзакупкам — более 20 лет работы по исполнению госконтрактов в России и за рубежом.
