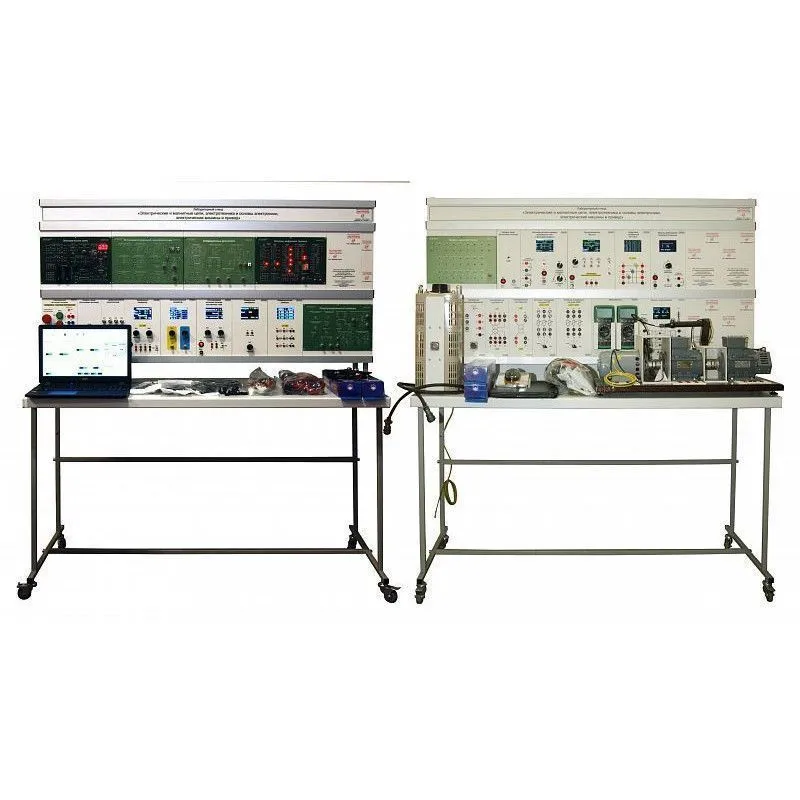

Стенд "Электрические и магнитные цепи, электротехника и основы электроники, электрические машины и привод" ЭЛБ-241.125.01
Стенд "Электрические и магнитные цепи, электротехника и основы электроники, электрические машины и привод" ЭЛБ-241.125.01предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Стенд «Электрические и магнитные цепи, электротехника и основы электроники, электрические машины и привод» выполнен в стендовом исполнении: стойки с модулями установленные на собственных лабораторных столах.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.
| Габариты: | длина (по фронту) 2800 мм ширина (ортогонально фронту) 600 мм высота 1600 мм |
| Масса: | 150 кг |
| Электропитание: | от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением 380 В, частотой 50 Гц |
| Потребляемая мощность: | 500 В·А |
| Класс защиты от поражения электрическим током: | I |
| Количество человек, которое одновременно и активно может работать на комплекте: | 2 |
| Диапазон рабочих температур, ˚С: | +10…+35 |
| Влажность, %: | до 80 |
Комплект поставки
1. Лабораторный стол – 2 шт.
Назначение
Лабораторный стол предназначен для установки стойки с модулями, электромашинного агрегата, трехфазного автотрансформатора, ноутбука и другого необходимого оборудования.
2. Стойка для установки модулей - 2 шт.
Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ. Модули устанавливаются в направляющие.
3. Электромашинный агрегат
Назначение
Электромашинный агрегат предназначен для выполнения лабораторно-практических работ с использованием электрических машин.
4. Комплект модулей
Назначение
Модули предназначены для выполнения лабораторно-практических работ.
Измерительные приборы 30В - 1 штНазначение Модуль «Измерительные приборы 30В» предназначен для измерения тока и напряжения в цепях переменного и постоянного тока. Технические характеристики Диапазон...
Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
Модуль предназначен для питания и управления машин постоянного тока. Модульный принцип. Позволяет использовать модуль в зависимости от назначения в разных...
Модуль "Функциональный генератор" - 1 шт
Назначение Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего...
Измеритель импеданса - 1 шт
Назначение Модуль «Измеритель импеданса» предназначен для измерения модуля и аргумента комплексного сопротивления, а также обеспечивает расчет эквивалентного сопротивления емкости и...
Преобразователь частоты - 1 шт
Модуль «Преобразователь частоты» входит в состав учебного оборудования, изготавливаемого компанией ООО «ЭнергияЛаб». Модуль предназначен для высокоэффективного управления скоростью вращения трехфазного...
Регулируемый источник питания постоянного тока - 1 шт
Назначение Модуль «Регулируемый источник питания постоянного тока» предназначен для формирования постоянного напряжения с плавной регулировкой величины напряжения, и возможностью стабилизации...
Трехфазный генератор - 1 шт
Модуль «Трехфазный генератор» предназначен для формирования трехфазной системы рабочего напряжения с плавной регулировкой амплитуды напряжения и частоты. Технические особенности Корпус...
Цифровой трехфазный ваттметр 380В - 1 шт
Модуль «Цифровой трехфазный ваттметр 380В» предназначен для измерения тока, напряжения, коэффициента мощности, активной, реактивной и полной мощностей. Технические особенности Корпус...
Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...
Модуль «Электрические цепи» - 1 шт
Назначение Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока,...
Модуль «Модуль связи (источник питания)» - 2 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания...
Модуль «Источник вторичного электропитания» - 1 шт
Назначение Модуль «Источники вторичного электропитания» предназначен для проведения лабораторно-практических занятий по разделам: однофазные выпрямители, трехфазные выпрямители, сглаживающие фильтры, стабилизаторы постоянного...
Модуль «Операционные усилители» - 1 шт
Модуль «Операционные усилители» предназначен для проведения лабораторно-практических занятий по изучению различных схем работы операционных усилителей. Технические характеристики Габариты (Д×В), мм...
Цифровой осциллограф - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик. Технические характеристики Управление ПО на компьютере Режимы...
Модуль «Полупроводниковые приборы» - 1 шт
Модуль «Полупроводниковые приборы» предназначен для проведения лабораторно-практических занятий по исследованию отдельных полупроводниковых приборов, а также функциональных узлов на полупроводниковых элементах....
Модуль «Однородная длинная линия» - 1 шт
Модуль «Модель длинной линии» предназначен для проведения лабораторно-практических занятий по исследованию: распределения напряжения вдоль однородной длинной линии, зависимости входных сопротивлений...
Модуль «Трехфазный автотрансформатор» - 1 шт
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением. Технические характеристики Электропитание: от...
Модуль «Трансформатор однофазный» - 1 шт
Модуль «Трансформатор однофазный» предназначен для исследования однофазного трансформатора. Технические характеристики Номинальное напряжение, В 220/12 Номинальная мощность, ВА 30 Габариты (Д×В),...
Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления. Технические характеристики Габариты (Д×В), мм 200×260 Технические особенности Корпус модуля выполнен...
Сменный модуль "Активная трехфазная нагрузка 12В" - 1 шт
Сменный модуль «Активная трехфазная нагрузка 12В» предназначена для реализации трехфазной активной нагрузки. Технические особенности Корпус модуля выполнен из ABS пластика,...
Модуль «Активная трехфазная нагрузка 220В»
Назначение
Модуль «Активная трехфазная нагрузка 220В» предназначена для реализации трехфазной активной нагрузки.
Модуль «Модуль возбуждения синхронной машины»
Назначение
Модуль «Модуль возбуждения синхронной машины» предназначен для возбуждения синхронной машины с магнитоэлектрической системой возбуждения.
Модуль «Модуль синхронизации»
Назначение
Модуль «Модуль синхронизации» предназначен для подключения трехфазного синхронного генератора к сети.
Модуль «Основы цифровой техники»
Назначение
Модуль «Основы цифровой техники» предназначен для проведения лабораторно-практических занятий по разделам: логические элементы, триггеры, счетчики, регистры, дешифраторы.
4. Набор аксессуаров и документов
Ноутбук
Назначение
Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.
Комплект соединительных проводов и сетевых шнуров
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
Паспорт
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
Мультимедийная методика
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
Комплект программного обеспечения
Назначение
Комплект программного обеспечения предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
Программный комплекс ELAB
Назначение
Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
Программный комплекс SIMLAB
Назначение
Программный комплекс SIMLAB предназначен для моделирования и анализа схем электрических соединений и электронных устройств, которые повторяют схемы, исследуемые на стенде с реальными элементами.
Программное обеспечение для работы с осциллографом
Назначение
Программное обеспечение для работы с осциллографом позволяет осуществлять регистрацию исследуемых величин на экране ноутбука.
Комплект технической документации
Техническое описание оборудование
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
Краткие теоретические сведения
Набор документации, содержащий основные теоретические сведения.
Руководство по выполнению базовых экспериментов
Руководство включает цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.
Базовые эксперименты (лабораторные работы)
Электрические цепи постоянного тока
1.1. Параметры электрической цепи постоянных напряжения и тока
1.2. Закон Ома.
1.3. Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4. Эквивалентный источник напряжения (ЭДС).
1.5. Последовательное соединение источников напряжения (ЭДС).
1.6. Параллельное соединение источников напряжения (ЭДС).
1.7. Электрическая мощность и работа.
1.8. Коэффициент полезного действия электрической цепи.
2. Однофазные электрические цепи переменного тока
2.1. Параметры синусоидальных напряжения и тока.
2.2. Активная мощность цепи синусоидального тока.
2.3. Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4. Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6. Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.
3. Трехфазные цепи синусоидального тока.
3.1. Напряжения и токи в трехфазной цепи.
3.2. Трехфазная нагрузка, соединенная по схеме «звезда».
3.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
3.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
3.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
4. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении
5. Переходные процессы в электрических цепях
5.1. Переходные процессы в цепи с конденсатором и резисторами.
5.2. Переходные процессы в цепи с катушкой индуктивности.
5.3. Переходные процессы в колебательном контуре.
6. Однородная длинная линия.
6.1. Распределение напряжения вдоль однородной длинной линии.
6.2. Исследование зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки.
6.3. Отражение волн от конца длинной линии.
7. Электронные приборы и устройства
7.1. Выпрямительные диоды.
7.1.1. Характеристики диода.
7.1.2. Однофазный однополупериодный неуправляемый выпрямитель.
7.1.3. Однофазный мостовой неуправляемый выпрямитель.
7.1.4. Трехфазный нулевой неуправляемый выпрямитель.
7.1.5. Трехфазный мостовой неуправляемый выпрямитель.
7.2. Стабилитроны.
7.2.1. Характеристики стабилитрона.
7.2.2. Исследование параметрического стабилизатора напряжения.
7.2.3. Сглаживание пульсаций выпрямленного напряжения.
7.3. Диоды с особыми свойствами.
7.3.1. Характеристики светодиода.
7.3.2. Характеристики варикапа.
7.4. Биполярные транзисторы.
7.4.1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
7.4.2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
7.4.3. Характеристики транзистора.
7.4.4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
7.4.5. Усилители на биполярных транзисторах.
7.4.6. Линейный регулятор напряжения.
7.4.7. Линейный регулятор тока.
7.5. Униполярные (полевые) транзисторы.
7.5.1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
7.5.2. Характеристика включения затвора полевого транзистора.
7.5.3. Управляющий эффект затвора полевого транзистора n-типа.
7.5.4. Выходные характеристики полевого транзистора.
7.5.5. Усилители на полевых транзисторах.
7.6. Тиристоры.
7.6.1. Характеристики диодного тиристора (симистора).
7.6.2. Характеристики триодного тиристора.
7.6.3. Фазовое управление тиристором.
7.7. Основы цифровой техники
7.7.1. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
7.7.2. Реализация логических функций в различных базисах
7.7.3. Исследование JK – триггера
7.7.4. Исследование D – триггера и делителя частоты
7.7.5. Исследование универсального регистра
7.7.6. Исследование двоичного счетчика
7.7.7. Исследование дешифратора семисегментного цифрового индикатора
7.8. Операционные усилители.
7.8.1. Инвертирующий усилитель.
7.8.2. Неинвертирующий усилитель.
7.8.3. Суммирующий усилитель.
7.8.4. Дифференциальный усилитель.
7.8.5. Исследование операционного усилителя в динамике.
Электрические машины
8. Трансформаторы
8.1 Определение коэффициента трансформации двухобмоточного трансформатора.
8.2 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) однофазного трансформатора.
8.3 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) однофазного трансформатора.
8.4 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного трансформатора.
8.5 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного трансформатора.
9. Генераторы постоянного тока
9.1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
9.2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
9.3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым.
10. Двигатели постоянного тока
10.1. Пуск в ход двигателя постоянного тока с независимым возбуждением.
10.2. Пуск в ход двигателя постоянного тока с параллельным возбуждением.
10.3. Пуск в ход двигателя постоянного тока с последовательным возбуждением.
10.4. Снятие механической характеристики n=f(M) двигателя постоянного тока с независимым возбуждением.
10.5. Снятие механической характеристики n=f(M) двигателя постоянного тока с параллельным возбуждением.
10.6. Снятие механической характеристики n=f(M) двигателя постоянного тока с последовательным возбуждением.
10.7. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с независимым возбуждением.
10.8. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с параллельным возбуждением.
10.9. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с последовательным возбуждением.
10.10. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с независимым возбуждением.
10.11. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с параллельным возбуждением.
10.12. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с последовательным возбуждением.
11. Трехфазные асинхронные двигатели
11.1. Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
11.2. Плавный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
11.3. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
11.4. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
11.5. Снятие механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
11.6. Снятие электромеханической характеристики n=f(I)трехфазного асинхронного двигателя с короткозамкнутым ротором.
11.7. Снятие рабочих характеристик I=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2), M=f(P2) трехфазного асинхронного двигателя с короткозамкнутым ротором.
12. Трехфазные синхронные генераторы.
12.1. Снятие характеристики холостого хода E0=f(If) трехфазного синхронного генератора.
12.2. Снятие характеристики короткого замыкания IК=f(If) трехфазного синхронного генератора.
12.3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If)характеристик трехфазного синхронного генератора.
12.4. Подключение к сети трехфазного синхронного генератора методом точной синхронизации.
12.5. Подключение к сети трехфазного синхронного генератора методом самосинхронизации.
12.6. Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного генератора.
12.7. Снятие U-образной характеристики I=f(If) трехфазного синхронного генератора.
13. Трехфазные синхронные двигатели.
13.1. Пуск в ход трехфазного синхронного двигателя.
13.2. Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного двигателя.
13.3. Снятие U-образной характеристики I=f(If) трехфазного синхронного двигателя.
Электропривод
14. Электропривода постоянного тока.
14.1. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока независимого возбуждения».
14.2. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока параллельного возбуждения».
14.3. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока последовательного возбуждения».
14.4. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока независимого возбуждения».
14.5. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока последовательного возбуждения».
14.6. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока параллельного возбуждения».
15. Электропривода переменного тока.
15.1. Электропривод разомкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».
15.2. Электропривод замкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».
