Стенд "Автоматизация в водоснабжении и водоотведении" УП5090

Стенд "Автоматизация в водоснабжении и водоотведении" УП5090

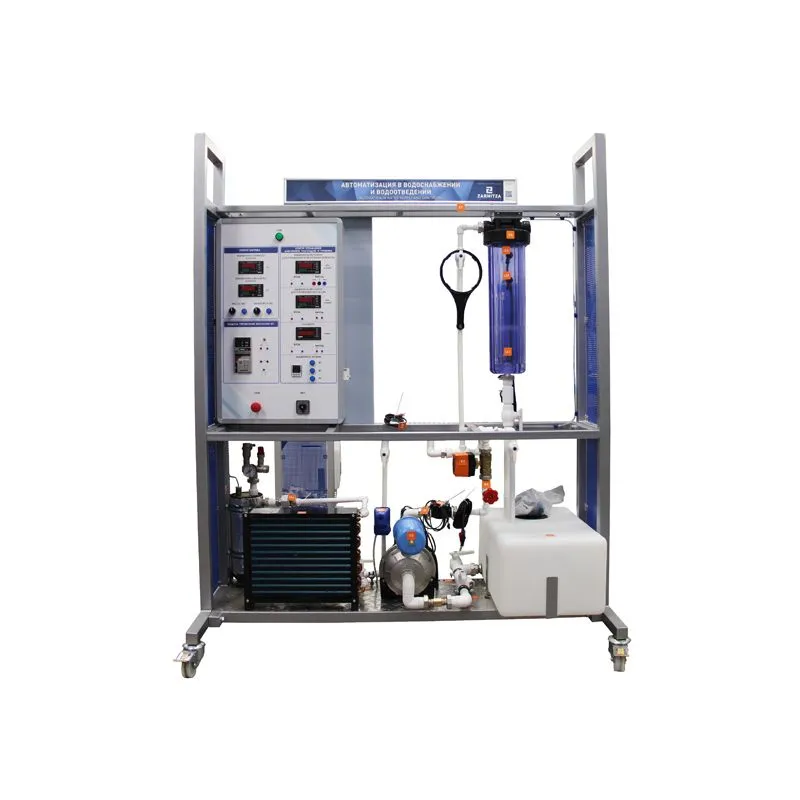

Стенд напольного исполнения конструктивно представляет собой подвижное металлическое основание с размещенной на нем действующей закрытой гидравлической системой. Гидравлическая система оснащена образцами датчиков, применяемых в системах контроля и учета расхода воды, контроля давления и температуры воды на объектах водоснабжения и водоотведения.



Артикул УП5090
Габариты: 1500 х 800 х 1800 мм
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 3,8 кВт
Масса: не более 250 кг

Базовая комплектация:

Лабораторный стенд "Автоматизация в водоснабжении и водоотведении"

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:

1. Лабораторный стенд "Автоматизация в водоснабжении и водоотведении".
2. Комплект соединительных проводов и кабелей.
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические указания по проведению лабораторных работ.

Состав (основного изделия):

• Универсальное металлическое основание с колесными опорами.
• Модуль управления и индикации:

- Модуль питания.
- Измеритель-регулятор.
- Модуль шарового крана К2.
- Управление шаровыми кранами.
- Управление насосом М1.
- Дискретные преобразователи уровня.
- Сигнализатор уровня.

• Накопительный бак из монолитного поликарбоната.
• Расходный бак из нержавеющей стали.
• Группа безопасности котла.
• Расширительный бак.
• Гидроаккумулятор.
• Водонагреватель электрический.
• Модуль тепловой нагрузки.
• Насос центробежный.
• Насос циркуляционный.
• Комплект датчиков измерения давления, расхода и уровня жидкости.
• Комплект электроуправляемых задвижек.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Построение схем контроля уровня жидкости в емкости на основе дискретных преобразователей уровня.
  2. Поддержание уровня жидкости в емкости при помощи аналогового преобразователя давления.
  3. Поддержание заданного расхода жидкости при помощи счетчика-расходомера в системе с плавным изменением частоты вращения питающего насоса.
  4. Организация водоснабжения по заданному давлению в системе с плавным изменением частоты вращения питающего насоса.
  5. Определение характеристик центробежного насоса.
  6. Конфигурирование параметров регуляторов:
  • С дискретными законами регулирования: двухпозиционным, трехпозиционным.
  • С непрерывным законом регулирования: П, ПИ, ПД, ПИД.

Стенд "Автоматизация в водоснабжении и водоотведении" УП5090 предназначен для практического изучения задач, возникающих в процессе водоснабжения объекта и в процессе отведения воды от объекта.

Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков при изучении курсов: "Автоматизация технологических процессов и производств", "Теория и системы автоматического регулирования".
*
*
Цена: по запросу
*
