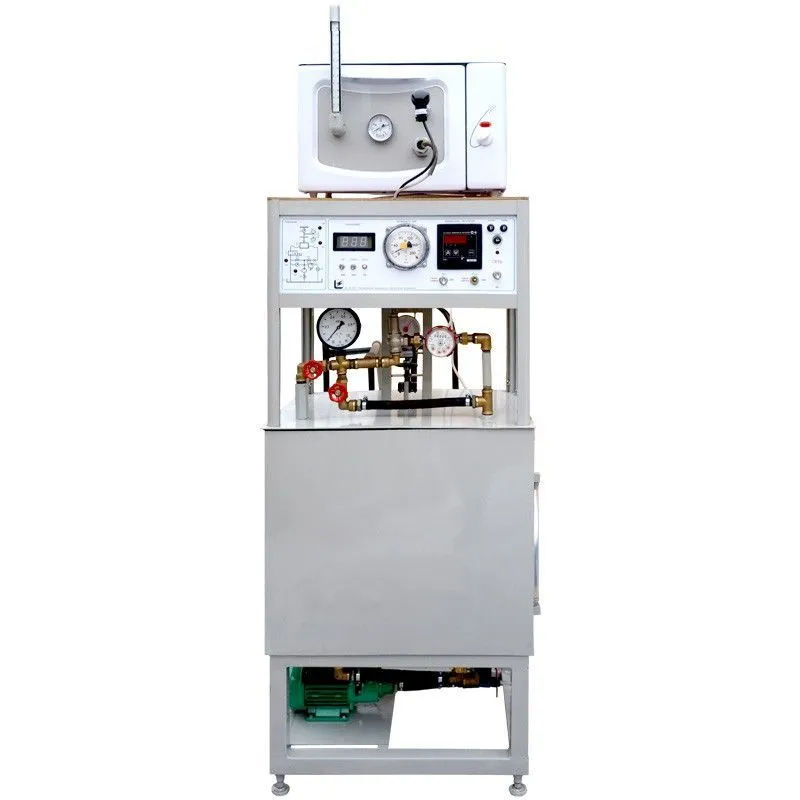

Стенд "Автоматизация производства строительных материалов" НТЦ-16.35
Учебный лабораторный стенд предназначен для проведения лабораторных работ по дисциплине “Автоматизация производства строительных материалов” в учреждениях высшего, среднего специального и профессионально-технического образования.
Стенд состоит из двух подсистем. Одна из них позволяет проводить исследования, связанные с измерением расходов материалов, а также измерением и регулированием давления.
Вторая подсистема предназначена для изучения вопросов, связанных с измерением и регулированием температуры.
Стенд позволяет проводить исследования двух типов систем автоматического регулирования: температуры и давления, а также используемых при этом регуляторов.
Гидравлическая подсистема содержит:
Гидробак №2 расположен внутри бака №1 и обладает возможностью перемещения в вертикальном направлении. Для контроля веса материала, подаваемого в бак №2, используется динамометр. Крайние положения при перемещении бака №2 фиксируются концевыми выключателями. Для измерения расхода и давления используются скоростной расходомер и манометр.
Для изучения вопросов, связанных с измерением и регулированием температуры, в состав стенда входит термокамера и четыре типа термометров. Измеритель-регулятор температуры позволяет измерять температуру, а также регулировать тепловой режим в термокамере.
На стенде установлен также электронный секундомер.
Управление гидронасосом возможно в двух режимах: ручном и автоматическом. При работе в автоматическом режиме управление насосом осуществляется от концевых выключателей.
Для контроля рабочих состояний стенда, насоса, напорного гидроклапана, концевых выключателей используются светодиоды.
Вторая подсистема предназначена для изучения вопросов, связанных с измерением и регулированием температуры.
Стенд позволяет проводить исследования двух типов систем автоматического регулирования: температуры и давления, а также используемых при этом регуляторов.
Гидравлическая подсистема содержит:
- гидронасос;
- гидроклапан давления;
- гидрораспределитель;
- два гидробака;
- систему трубопроводов с вентилями.
Гидробак №2 расположен внутри бака №1 и обладает возможностью перемещения в вертикальном направлении. Для контроля веса материала, подаваемого в бак №2, используется динамометр. Крайние положения при перемещении бака №2 фиксируются концевыми выключателями. Для измерения расхода и давления используются скоростной расходомер и манометр.
Для изучения вопросов, связанных с измерением и регулированием температуры, в состав стенда входит термокамера и четыре типа термометров. Измеритель-регулятор температуры позволяет измерять температуру, а также регулировать тепловой режим в термокамере.
На стенде установлен также электронный секундомер.
Управление гидронасосом возможно в двух режимах: ручном и автоматическом. При работе в автоматическом режиме управление насосом осуществляется от концевых выключателей.
Для контроля рабочих состояний стенда, насоса, напорного гидроклапана, концевых выключателей используются светодиоды.
К стенду прилагается:
- комплект методической и технической документации, предназначенный для преподавательского состава;
| Габариты: | ширина, не более, 660 мм высота, не более, 1770 мм глубина, не более, 520 мм |
| Масса: | не более 95 кг |
| Электропитание: | 1~220 В, 50 Гц |
| Потребляемая мощность: | не более 1 кВт |
| Рабочая жидкость: | вода |
Комплектность
- учебный лабораторный стенд – 1 шт.;
- паспорт – 1 шт.;
- сопроводительные материалы в электронном виде – 1 шт.
Перечень выполняемых работ
- Измерение давления и расхода жидкостей и сыпучих материалов.
Объектами исследований в данной работе являются устройства для измерения давления и расхода. - Измерение температуры, определение погрешности измерений.
Объектами исследования в данной работе являются термометры расширения (спиртовой), манометрического типа, с биметаллическим чувствительным элементом; одноканальный измеритель-регулятор, в состав которого входит датчик температуры (датчик сопротивления). - Изучение и исследование регуляторов температуры и давления.
Объектами исследования в данной работе являются регулируемый гидроклапан давления прямого действия, а также одноканальный программируемый микропроцессорный измеритель-регулятор температуры ТРМ1. - Исследование системы автоматического регулирования температуры.
Объектом исследования является система автоматического регулирования температуры, в состав которой входят объект управления (термокамера) и регулятор (в качестве которого используется измеритель-регулятор температуры ТРМ1). - Исследование системы автоматического регулирования давления.
Объектом исследования является система автоматического регулирования давления, в состав которой входит объект управления и регулятор. В состав объекта управления входят гидробак, гидронасос и система трубопроводов с вентилями. В качестве регулятора используется напорный гидроклапан, который работает в режиме переливного клапана.
