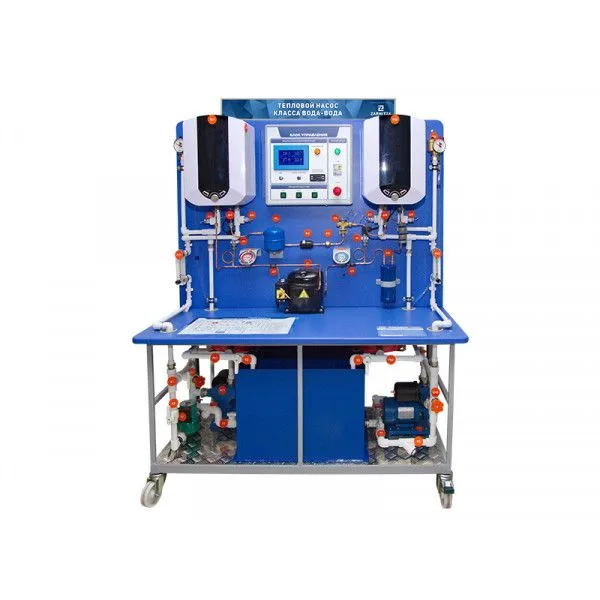

Стенд "Тепловой насос класса вода-вода" УП6542

Стенд "Тепловой насос класса вода-вода" УП6542

Комплект выполнен в виде подвижного металлического основания, на котором размещена действующая модель парокомпрессионного теплового насоса. Теплообменники интегрированы в теплоизолированные аккумуляционные емкости, циркуляция воды через которые обеспечивается центробежными насосами.

В состав измерительной системы комплекта входят датчики температуры теплоносителя, и хладагента, давления хладагента, расхода электроэнергии.

Модель теплового насоса имитирует теплообмен с подземными низкопотенциальными источниками тепла.


Комплект учебно-лабораторного оборудования "Тепловой насос класса вода-вода" (далее – стенд) предназначен для обучения студентов средних и высших профессиональных образовательных учреждений по курсам "Теплотехника", "Возобновляемые источники энергии", а также слушателей учебных и ресурсных центров предприятий, занимающихся обслуживанием и ремонтом отопительной техники и систем ГВС, обслуживанием и ремонтом теплохолодильных машин, систем теплоснабжения, тепловых насосов.

Состав (основного изделия):

  • Блок управления и измерения.
  • Теплоизолированная аккумуляционная емкость (2 шт.).
  • Ресивер.
  • Манометр (2 шт.).
  • Фильтр-осушитель.
  • Компрессор.
  • Отделитель жидкости.
  • Станция водоснабжения.
  • Насос циркуляционный.
  • Расходная емкость.
  • Комплект датчиков температуры.
  • Комплект датчиков давления.
  • Комплект запорно-регулирующей арматуры.

Учебно-методическое пособие по проведению лабораторных работ:

  1. Изучение устройства стенда-тренажера.
  2. Состав и описание функции узлов теплового насоса.
  3. Изучение принципа работы теплового насоса.
  4. Подготовка стенда, заправка и запуск стенда.
  5. Определение параметров цикла парокомпрессионной установки.
  6. Изучение устройства и принципа действия парокомпрессионной холодильной установки.

Артикул УП6542
Габариты: 1400 х 750 х 1800 мм
Масса: не более 100 кг
Электропитание: 220 В, 50 Гц
Потребляемая мощность: не более 1,2 кВт

Базовая комплектация:


Лабораторный стенд "Тепловой насос класса вода-вода"

1

Ноутбук

1

Программное обеспечение

1

Преобразователь интерфейсов USB – RS485

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:

  1. Лабораторный стенд "Тепловой насос класса вода-вода".
  2. Ноутбук.
  3. Программное обеспечение (на электронном носителе).
  4. Преобразователь интерфейсов USB – RS485.
  5. Комплект соединительных проводов и кабелей.
  6. Паспорт изделия.
  7. Руководство по эксплуатации.
  8. Методические рекомендации по выполнению лабораторных работ.

*
*
Цена: по запросу
*
