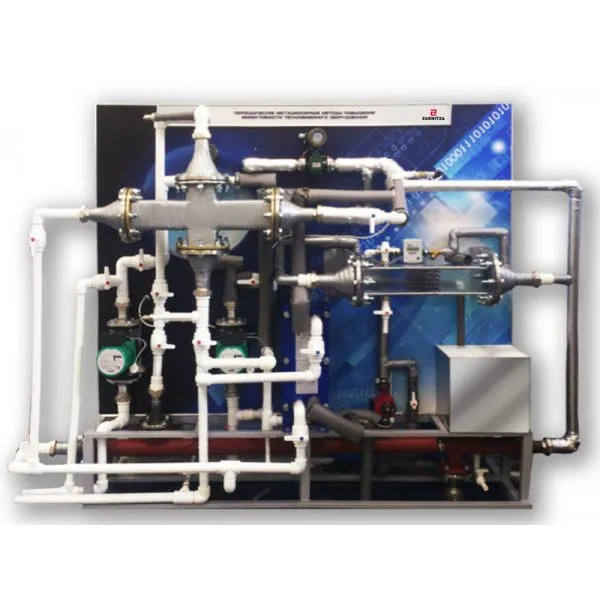

Стенд "Периодические нестационарные методы повышения эффективности теплообменного оборудования" УП5195

Стенд "Периодические нестационарные методы повышения эффективности теплообменного оборудования" УП5195

Изучение методов повышения эффективности теплообменного оборудования. Проведение лабораторного практикума по дисциплинам: "Тепломассообмен", "Тепломассообменное оборудование промышленных предприятий" и др.


Демонстрация применения нестационарных методов для повышения эффективности теплообменного оборудования и проведение лабораторного практикума по дисциплинам "Тепломассообмен", "Тепломассообменное оборудование промышленных предприятий" и др.

В состав комплекса входит комплект теплообменного оборудования, система нагрева и регулирования температуры теплоносителя, комплект датчиков давления и температуры, пневматическая система генерации колебаний, комплект арматуры и другие дополнительные приборы и агрегаты.

Управление комплексом частично производится автоматической системой управления на основе персонального компьютера, частично в ручном режиме.

Возможности задания режимов и параметров системы управления: включение насоса в контуре с электрическим котлом, включение насоса в контуре с воздушно-отопительным агрегатом, включение системы нагрева, включение компрессора, задание давления в ресивере, задание временных характеристик пульсационной системы, наблюдение и архивация данных со всех измерительных приборов.

Комплекс представляет собой конструкцию напольного исполнения с организацией рабочего места для бригады студентов из 2-3 человек. Для удобства транспортировки рама комплекса оснащена колесными опорами с тормозными механизмами.

Артикул УП5195
Габариты: не более 2000 х 1000 х 2000 мм
Масса: не более 600 кг
Электропитание: 380 В, 50 Гц
Потребляемая мощность: не более 20 кВт

Базовая комплектация:

Комплект учебно-лабораторного оборудования "Периодические нестационарные методы повышения эффективности теплообменного оборудования"

1

Ноутбук

1

Программное обеспечение (диск)

1

Комплект соединительных проводов и кабелей

1

Комплект поставки:

  1. Комплект учебно-лабораторного оборудования "Периодические нестационарные методы повышения эффективности теплообменного оборудования".
  2. Ноутбук.
  3. Программное обеспечение (диск).
  4. Комплект соединительных проводов и кабелей.
  5. Паспорт изделия.
  6. Руководство по эксплуатации.

Состав (основного изделия):

1.Теплообменное оборудование:
  • Пластинчатый теплообменник.
  • Теплообменник кожухотрубчатый.
  • Теплообменник для визуализации конвективных потоков теплообмена.
  • Специальное теплопередающее устройство.

2. Система нагрева и регулирования температуры теплоносителя на входе в теплообменник для заданного контура:
  • Проточный электронагревательный котел.

3.  Агрегат воздушно-отопительный.
4.  Датчики давления и температуры:
  • Преобразователь избыточного давления (5 шт.).
  • Датчик температуры (8 шт.).

5. Автоматическая система управления:
  • Ноутбук.

6. Пневматическая система генерации колебаний:
  • Ресивер для воздуха.
  • Гидроаккумулятор (5 шт.).
  • Электромагнитный клапан (6 шт.).
  • Поршневой компрессор.

7. Запорная арматура:
  • Краны шаровые (12 шт.).

8. Расходомер-преобразователь электромагнитный (2шт.).
9. Насос циркуляционный (3 шт.).
10.Трубопроводная арматура и прочие присоединительные материалы.
11. Теплосчетчик.
12. Автоматический воздухоотводчик поплавкового типа (2 шт.).
13.  Каркас стенда.
*
*
Цена: по запросу
*
