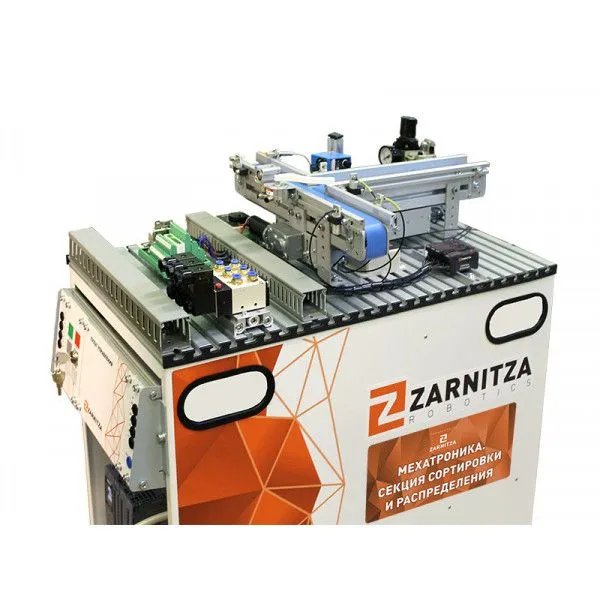

Стенд"Мехатроника. Секция сортировки и распределения"УП6309
Мехатронные комплексы позволяют моделировать работу автоматизированных производственных установок и конвейеров различных конфигураций. Мехатронные станции "Зарница" представляют собой установки модульного типа на мобильном основании, что позволяет составлять различные комбинации мехатронных ячеек для решения тех или иных учебно-производственных задач.
Станция обнаруживает поступающие заготовки, определяет их цвет и сортирует по двум направлениям линий транспортера. При этом станция совмещает электрические приводы и пневматические исполнительные устройства.
Учебно-методические материалы, поставляемые в комплекте с изделием, позволят на практике познакомиться с устройством электрических и пневматических исполнительных устройств, датчиков технологической информации, алгоритмизацией производственных процессов и программированием ПЛК (программируемых логических контроллеров). В комплект входит специализированное программное обеспечение, позволяющее моделировать работу мехатронных ячеек и составлять рабочие алгоритмы станции.
Питание осуществляется от однофазной сети переменного тока. Напряжение сети питания 220 В, частота 50 Гц (+/- 1Гц). Допускается подключать только к розетке с заземлением. Розетка соответствует типу "ЕВРО", степень защиты не хуже IP20. Розетка должна быть рассчитана на напряжение 220 В, номинальный ток 16 А.
| Артикул | УП6309 |
| Габариты: | 350 х 700 х 1260 мм |
| Напряжение питания: | 24 В |
Базовая комплектация:
|
Секция сортировки и распределения в сборе |
1 |
|
Программное обеспечение (на электронном носителе) |
1 |
|
Набор заготовок |
1 |
|
Монтажный комплект (инструменты, стяжки) |
1 |
|
Комплект соединительных проводов и кабелей |
1 |
Дополнительная комплектация:
|
Мехатроника. Секция сборки |
1 |
|
Мехатроника. Секция сортировки и накопления |
1 |
|
Мехатроника. Секция сортировки, паллетирования и хранения |
1 |
|
Мехатроника. Секция переноса |
1 |
|
Мехатроника. Секция выдачи |
1 |
|
Компрессор сжатого воздуха 6 атм. |
1 |
Дополнительное оборудование и программное обеспечение (ПО):
- Мехатроника. Секция сборки.
- Мехатроника. Секция сортировки и накопления.
- Мехатроника. Секция сортировки, паллетирования и хранения.
- Мехатроника. Секция переноса.
- Мехатроника. Секция выдачи.
Комплект поставки:
- Секция сортировки и распределения в сборе.
- Программное обеспечение (на электронном носителе).
- Набор заготовок.
- Монтажный комплект (инструменты, стяжки).
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации.
*Для работы станции необходим источник сжатого воздуха с давлением не менее 4атм. или компрессор (приобретается отдельно).
Состав (основного изделия):
- Алюминиевая профильная плита.
- Блок подготовки воздуха.
- Конвейерные модули (2 шт.).
- Сепаратор заготовок.
- Мини-терминал ввода-вывода.
- Контроллеры двигателей постоянного тока.
- Оптические датчики.
- Индуктивный датчик.
- Стоппер для конвейера.
- Интерфейс подключения входов и выходов.
- Мобильное основание.
- Панель управления.
- Панель с контроллером.
Учебно-методическое пособие по проведению лабораторных работ:
- Разновидности и принцип работы пневмооборудования производственных ячеек.
- Разновидности и принцип работы электрооборудования производственных ячеек.
- Знакомство со средой разработки управляющих программ для производственных ячеек и конвейеров.
- Разновидности и принцип работы датчиков производственных ячеек.
- Сборка производственной ячейки.
- Отладка работы производственной ячейки.
Комплект учебно-лабораторного оборудования "Мехатроника" предназначен для использования в процессе обучения при подготовке специалистов в области проектирования, монтажа, программирования, ввода в эксплуатацию, эксплуатации, технического обслуживания и поиска неисправностей в производственных установках.
Возможно использование комплекса для подготовки к Junior & WorldSkills. Также возможно использование данной станции совместно с зарубежными аналогами.
