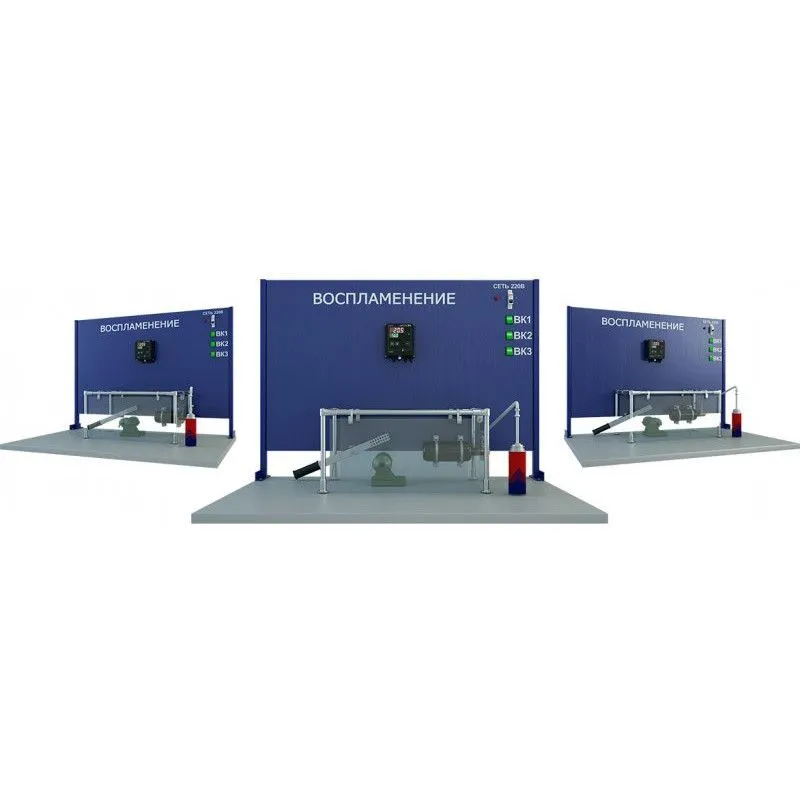

Установка "Исследование воспламеняющей способности искр", БЖ-ВСИ
| Габариты: | не более 1000x730x700 мм |
| Потребляемая мощность: | не более 1 кВт |
| Температура окружающей среды, °C: | +10.....+45 |
| Относительная влажность, %: | от 20 до 90 |
| Требуется подключение к водопроводной сети и канализации: | Нет |
Комплектация и технические характеристики:
- Лабораторный стол (габариты (ДхШхВ) не менее 1200х700х730 мм) с металлической надставкой (габариты (ДхШхВ) не менее 1000х100х700 мм) – 1 шт.,
- Пульт управления: не более 3 кнопок с подсветкой – однофазные выключатели на напряжение не менее 220 В с частотой не более 50 Гц, максимальный ток не менее 6А, однофазный автоматический выключатель на напряжение не менее 220 В с частотой не более 50 Гц, максимальный ток не более 20А, защита от короткого замыкания в цепи, индикаторная лампа – диодная лампа с преобразователем на напряжение не менее 220 В) – 1 комплект,
- Подвижной рычаг искрообразующего устройства (длина не менее 350 мм) – 1 шт.,
- Гнездо для крепления металлической пластины (резьба крепления не менее М4) – 1 шт.,
- Искрообразующая пластина (материал: сталь) – 50 шт.,
- Искрообразующий станок (мощность двигателя не менее 370 Вт, скорость вращения не менее 10000 об/мин, абразивный круг диаметром не менее 100 мм) – 1 шт.,
- Частотный преобразователь (выходное напряжение (U, V, W) не менее чем от 0 до 100% от входного напряжения, выходная частота не менее чем от 0 до 200 Гц (режим V), не менее чем от 0 до 400 Гц (режим U/f), длительность разгона и торможения не менее чем от 0.05 до 3600 сек, число коммутаций на выходе – без ограничений, цифровые входы – не менее 5, (PNP или NPN, диапазон напряжений не менее чем от 0 до 24 В), импульсные входы – не менее 1, (диапазон частот не менее чем от 20 до 5000 Гц, диапазон напряжения не менее чем от 0 до 24 В), аналоговые входы – не менее 2 (диапазон не менее чем от 0 до 10 В (в режиме тока не менее чем от 4 до 20 мА), аналоговые выходы – не менее 1, (в диапазоне не менее чем от 4 до 20 мА), релейные выходы – не менее 1, (напряжение не менее ~240 В, максимальный ток не более 2 A), поддерживаемые протоколы – Modbus RTU) – 1 шт.,
- Рабочая камера (объем не менее 1 л, отверстие в центре днища диаметром не более 3 мм, накидная гайка на горловине камеры) – 1 шт.,
- Штатив лабораторный (высотой не менее 500 мм) – 1 шт.,
- Набор разрывных мембран – 1 комплект,
- Фотокамера высокоскоростная для фотографирования следов раскаленных искр в полете (штатив в комплекте, скоростная съемка с максимальной частотой не менее 60 кадров/сек, разрешение фото не менее 4592х3072 пикселей) – 1 комплект,
- Датчик измерения давления в камере (диапазон не менее чем от 0 до 700 кПа, погрешность 1%) – 1 шт.,
- Микрокомпрессор (максимальный расход воздуха не менее 10 л/мин) – 1 шт.,
- Электорозапальник (пьезоэлемент) – 1 шт.,
- Баллон с газом (состав смеси бутан не менее 70%, пропан не менее 30%) – 1 шт.,
- Аппарат Киппа (объем не менее 300 мл) – 1 шт.,
- Многоканальная плата автоматического сбора данных и программного управления экспериментом, подключаемая к компьютеру (модуль подключения и усиления различных датчиков: температуры, давления, уровня, расхода, напряжения, тока. Входные диапазоны сигналов (не менее 4 диапазонов): не менее чем от 0 до 10 В, не менее чем от 0 до 1 В, не менее чем от 4 до 20 мА, не менее чем от -50 до +50 мВ, поддержка всех видов термопар и датчиков температуры. Протокол обмена с компьютерной измерительной системой – RS 485) – 1 шт.,
- Методические описания по проведению лабораторных работ и программное обеспечение – 1 комплект.
Лабораторная установка должна позволять проводить следующие практические работы:
- Изучение воспламеняющей способности искр от различных металлических материалов;
- Изучение условий воспламенения различных газов;
- Определение стехиометрической концентрацию газа или пара ЛВЖ;
- Определение давление в камере при воспламенении.
